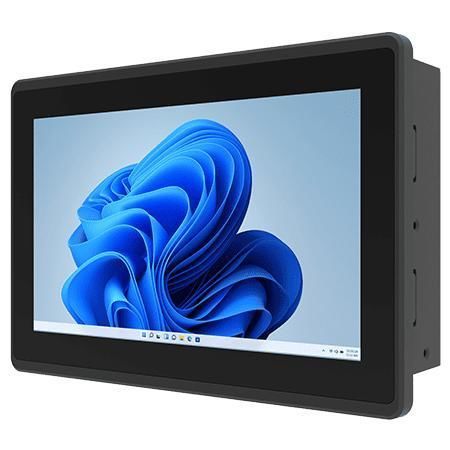

Panel PC con touch screen multitouch W07IAN3S-EHT1

con touchs creen capacitivo PCAP7"1024 x 600

Panoramica
Winmate W07IAN3S-EHT1 è un Panel PC HMI da 7.0 pollici della Serie E, pensato per il controllo macchine, l'automazione di fabbrica e le interfacce operatore. Monta Intel® Processor N150 (6M Cache, fino a 3,60 GHz), design fanless, protezione frontale IP65, touchscreen PCAP e doppia Ethernet 2.5 Gigabit per connettività industriale affidabile.

Caratteristiche principali

• Display 7.0" 1024 x 600 con Projected Capacitive Multi-Touch (PCAP)
• Processore Intel® N150, 6M Cache, fino a 3,60 GHz
• Frontale con protezione IP65 contro acqua e polvere
• Doppio controller Intel® 2.5 Gigabit Ethernet
• Raffreddamento senza ventola e basso consumo energetico

Descrizione del prodotto
Progettato per integrazione OEM, pannelli di controllo e applicazioni HMI edge, il W07IAN3S-EHT1 riduce la manutenzione grazie all'architettura fanless e limita l'ingresso di contaminanti. La protezione frontale IP65 e il touchscreen PCAP garantiscono operatività in ambienti industriali. Le porte dual 2.5GbE aumentano la larghezza di banda e offrono ridondanza di rete per supervisione e controllo remoto.

Display

• Dimensione: 7.0 inches
• Touch / Vetro: Projected Capacitive Multi Touch Screen (PCAP)
• Risoluzione: 1024 x 600
• Luminosità pannello: 320 nits
• Rapporto di contrasto: 1000:1
• Angoli di visuale: 75, 75, 75, 70
• Area attiva: 153.6 x 90 mm

Specifiche di sistema

• Processore: Intel® Processor N150, 6M Cache, fino a 3,60 GHz
• Memoria: 8 GB (default), fino a 16 GB (opzionale)
• Storage: 128 GB SSD (default); opzionali 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Controller Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Sicurezza: TPM 2.0
• Sistemi operativi (opzionali): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu: non supporta Wake on Touch)
• WLAN / Bluetooth: opzionali

Meccanica

• Dimensioni: 185 x 128 x 56 mm
• Foro di incasso (Cut out): 174.9 x 117.7 mm
• Peso: 2.4 kg
• Montaggio: Panel mount (default); VESA mount (opzionale)
• Chassis: Metal housing & ABS+PC
• Sistema di raffreddamento: Fanless design

Ambiente

• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Grado IP: Front IP65

Certificazioni

• CE
• FCC

Porte I/O

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (supporta DP Alt. mode)
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (opzionale)
• Espansione: 1 x M.2 2230 E-Key slot (per modulo Wi‑Fi)
• Alimentazione: 1 x 12V DC, presa 2.5φ

Accessori

• Adattatore 100~240V AC a DC
• Cavo di alimentazione
• VITI VESA
• Clip di montaggio

Alimentazione

• Tensione: 12V DC
• Adattatore: 12V 50W

Specifiche tecniche

• Modello: W07IAN3S-EHT1
• Marchio: Winmate
• Display: 7.0" (1024 x 600)
• Tecnologia touch: PCAP multi-touch
• Processore: Intel® N150 (6M Cache, fino a 3,60 GHz)
• RAM: 8 GB standard, fino a 16 GB
• Storage: 128 GB SSD standard; opzioni fino a 4 TB
• Ethernet: Dual Intel® 2.5 Gigabit
• USB: 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Seriale: RS232/422/485
• Video opzionale: HDMI 2.0
• Espansione: M.2 2230 E-Key per Wi‑Fi
• Sicurezza: TPM 2.0
• Montaggio: Panel mount default, VESA opzionale
• Protezione frontale: IP65
• Temperatura operativa: 0°C–50°C
• Dimensioni / Peso: 185 x 128 x 56 mm / 2.4 kg
• Certificazioni: CE, FCC
