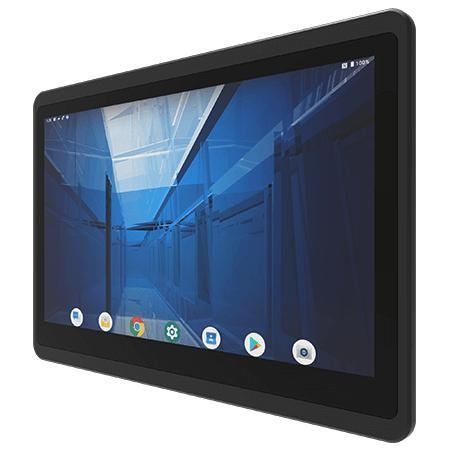

Panel PC con touch screen multitouch W15MG3S-EHA4

con touchs creen capacitivo PCAP15,6"1920 x 1080

Panoramica
Il Winmate W15MG3S-EHA4 è un Panel PC HMI da 15,6 pollici della serie E progettato per controllo macchine, automazione di impianti e interfacce operatore. Integra una CPU ARM a 6 core, progettazione senza ventola, protezione frontale IP65 e Android 13 come OS di default, con opzioni Linux per integrazioni specifiche.

Caratteristiche principali

• 15,6" Full HD (1920 × 1080) con schermo Projected Capacitive Multi‑Touch (PCAP)
• Processore ARM: 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Design fanless per funzionamento silenzioso e basso consumo
• Frontalino con protezione IP65 contro acqua e polvere
• Android 13 (predefinito); Linux Yocto e Ubuntu opzionali

Display

• Dimensione: 15,6 pollici
• Tocco / Vetro: Projected Capacitive Multi Touch (PCAP)
• Risoluzione: 1920 × 1080
• Luminosità: 400 nits
• Rapporto di contrasto: 800:1
• Angoli di visuale: 85/85/85/85
• Area attiva: 344,16 × 193,59 mm

Specifiche di sistema

• Processore: ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Memoria: 4 GB LPDDR4
• Archiviazione: 32 GB onboard
• Sistema operativo: Android 13 (default); Linux Yocto 5.15.47 con Qt 5.15 (opzionale); Ubuntu 22.04 (opzionale)

Meccanica

• Dimensioni: 402 × 251,3 × 63 mm
• Foro (cut out): 369 × 228 mm
• Peso: 2,8 kg
• Montaggio: Panel mount
• Cassero: Cornice frontale in metallo, copertura posteriore in plastica
• Raffreddamento: Design fanless

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -20°C–60°C
• Shock: MIL‑STD‑810H Metodo 516.8 Procedura I
• Vibrazioni: MIL‑STD‑810H Metodo 514.8 Procedura I
• Grado IP: Frontale IP65

Certificazioni

• CE
• FCC

Porte I/O

• USB: 2 × USB 2.0 Type A; 1 × USB 2.0 Type C (OTG)
• Seriale: 1 × RS232/422/485 (default RS232)
• LAN: 1 × 10/100/1000 Mbps (PoE PD 802.3at opzionale)
• Video: Uscita Micro HDMI (opzionale)
• SD: Slot Micro SD

Accessori

• Adattatore AC 100–240V a DC
• Cavo di alimentazione
• Viti VESA
• Clip di montaggio

Alimentazione

• Ingresso: 12V DC tramite morsettiera (terminal block)
• Adattatore consigliato: 12V 50W

Caratteristiche / specifiche tecniche

• Modello: W15MG3S-EHA4
• Display: 15,6" FHD (1920×1080), 400 nits, PCAP multi‑touch
• Processore: ARM 2×A78 + 4×A55 @ 2,0 GHz
• Memoria / Archiviazione: 4 GB LPDDR4; 32 GB onboard
• Cassero & Montaggio: Cornice frontale in metallo, copertura posteriore in plastica; montaggio a pannello
• Dimensioni / Peso: 402 × 251,3 × 63 mm; 2,8 kg
• Raffreddamento: Fanless
• Protezione frontale: IP65
• Ambiente: 0°C–50°C operativa; -20°C–60°C stoccaggio; 10%–90% RH senza condensa
• Shock & Vibrazione: MIL‑STD‑810H
• I/O: USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE opzionale), Micro HDMI (opt), Micro SD slot
• Alimentazione: 12V DC morsettiera; adattatore 12V 50W
• Certificazioni: CE, FCC
