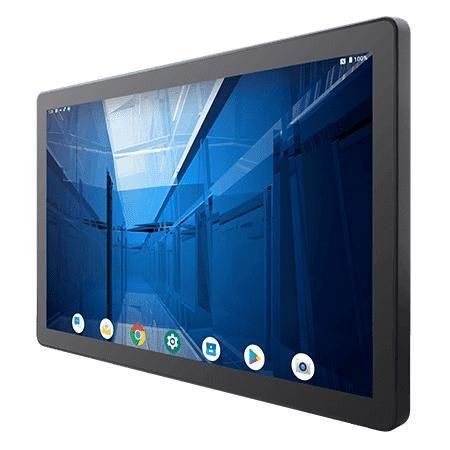

Panel PC con touch screen multitouch W22MG3S-GCA3

con touchs creen capacitivo PCAP21,5"1920 x 1080

Panoramica
Winmate W22MG3S-GCA3 è un Panel PC da 21,5 pollici della serie G-WIN GC con fronte IP65 e schermo touch PCAP, basato su SoC ARM (2 x A78 2,0 GHz + 4 x A55 2,0 GHz). Progettato per controllo macchine, automazione di fabbrica e HMI operatore che richiedono pulizia facilitata, funzionamento fanless e protezione frontale IP65.

Caratteristiche principali

• SoC ARM: 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Progettazione fanless con dissipatori e camere a vapore; consumo estremamente ridotto
• Fronte IP65 contro acqua e polvere
• Superficie frontale completamente piana, edge-to-edge, per pulizia agevole
• Connettività completa: 1 x USB Type-C (OTG), 2 x USB 2.0 Type A, 1 x RS232/422/485, 1 x RJ45 Gigabit, 1 x slot Micro SD, 1 x Micro HDMI (opzionale)

Design e usabilità
Scocca metallica con cornice frontale in plastica che unisce robustezza industriale e flessibilità di montaggio (montaggio a pannello / VESA). Il fronte piatto minimizza fessure e facilita la manutenzione negli ambienti produttivi.

Raffreddamento e efficienza energetica
Design fanless con dissipatori e camere a vapore per funzionamento silenzioso e gestione termica affidabile. Alimentazione predefinita 12V DC via morsettiera; opzione 9~36V disponibile. Adattatori e accessori secondo la configurazione.

Robustezza e resistenza ambientale

• Grado frontale IP65
• Shock: MIL-STD-810H Method 516.8 Procedure I
• Vibrazione: MIL-STD-810H Method 514.8 Procedure I
• Temperatura operativa: 0°C a 50°C; Stoccaggio: -20°C a 60°C; Umidità operativa: 10%–90% RH, senza condensa

Certificazioni

• CE
• FCC

Applicazioni

• Pannelli di controllo macchina e HMI operatore
• Automazione di fabbrica e interfacce SCADA
• Integrazione OEM e interfacce operatore embedded

Caratteristiche / specifiche tecniche

• Modello: W22MG3S-GCA3
• Display - Dimensione: 21,5 pollici
• Display - Touch / Vetro: Schermo multi-touch capacitivo proiettato (PCAP)
• Display - Risoluzione: 1920 x 1080
• Display - Luminosità: 250 nits
• Display - Contrasto: 3000:1
• Display - Angoli di visuale: 89/89/89/89
• Area attiva: 476.64 x 268.11 mm
• Processore: ARM 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Memoria: 4 GB LPDDR4
• Archiviazione: Onboard 32 GB
• Sistemi operativi: Android 13 (default); Linux Yocto 5.15.47 con Qt 5.15 (opzionale); Linux Ubuntu 22.04 (opzionale)
• Wireless: Supporto WLAN / Bluetooth (opzionale)
• Dimensioni: 530 x 322 x 55 mm; Foratura (cut out): 457 x 250 mm
• Montaggio: Panel mount / VESA mount
• Scocca: Metal housing con bezel in plastica
• Raffreddamento: Fanless (dissipatori e camere a vapore)
• Alimentazione: 12V DC via morsettiera (default); 9~36V opzionale; Adattatore: 12V 84W (accessorio)
• USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Video: 1 x Micro HDMI output (opzionale)
• Audio: 2 x speaker (opzionale)
• SD: 1 x slot Micro SD
• Accessori: Quick Start Guide (cartaceo), adattatore AC, cavo di alimentazione, morsettiera 3 pin to DC jack
• Indice IP: Front IP65
• Certificazioni: CE, FCC
