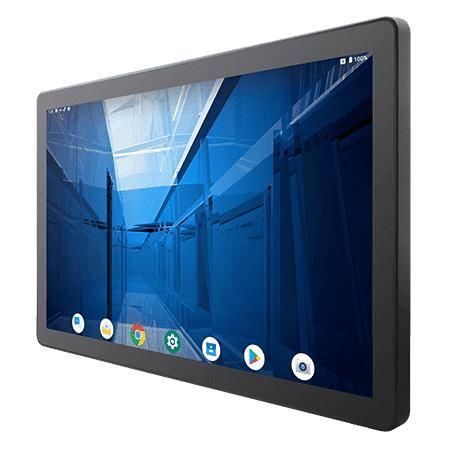

Panel PC con touch screen multitouch W22IM3S-GCA3

con touchs creen capacitivo PCAP21,5"1920 x 1080

Panoramica
Il Winmate W22IM3S-GCA3 è un Panel PC industriale da 21,5 pollici della serie G-WIN GC, progettato per HMI, controllo macchina e automazione industriale. Monta un processore ARM A53 quad-core, display touch PCAP, design fanless e frontale true-flat con protezione frontale IP65.

Caratteristiche principali

• Processore ARM A53 Quad Core 2,0 GHz
• Display 21,5" Full HD (1920 x 1080) con PCAP multi-touch
• Design fanless per consumi contenuti e affidabilità sul campo
• Frontale IP65 e superficie edge-to-edge true-flat
• I/O: 2 x USB 2.0 Type A, 1 x Micro USB OTG, 1 x RS232/422/485, 1 x RJ45, 1 x Micro SD, 1 x Micro HDMI (opzionale)
• Sistemi operativi: Android (predefinito) o Linux opzionale

Design e usabilità
La superficie frontale true-flat semplifica la pulizia e riduce l'accumulo di polvere. Il touch PCAP offre input reattivo per le interfacce HMI. Le opzioni di montaggio includono cut-out per pannello e attacco VESA per installazione a parete, scrivania o veicolare mantenendo l'accesso alle porte I/O.

Certificazioni

• CE
• FCC

Riepilogo tecnico
Display: 21,5", 1920 x 1080, 250 nits, contrasto 3000:1, angoli di visione 89/89/89/89
Sistema: ARM A53 Quad Core 2,0 GHz, 4 GB LPDDR4, 32 GB eMMC onboard, Android 11 (upgradabile), Linux Yocto/Ubuntu opzionale
Meccanica: Dimensioni 530 x 322 x 55 mm; cut-out 457 x 250 mm; chassis metallico con cornice plastica; montaggio panel & VESA
Ambiente: Funzionamento 0°C a 50°C, stoccaggio -20°C a 60°C, umidità 10%–90% RH non condensante; shock e vibrazioni secondo MIL-STD-810H; frontale IP65

I/O e multimedia

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Video: 1 x Micro HDMI (opzionale)
• Audio: 2 x speaker (opzionale)
• SD: 1 x Micro SD (fino a 32 GB)

Alimentazione
Ingresso standard 12V DC tramite morsettiera; opzionale 9–36V a seconda della configurazione. Adattatori e potenze variabili in base al modello (es. 12V 50W o 12V 84W secondo configurazione).

Applicazioni e note
Adatto per HMI industriale, pannelli di controllo macchina, automazione di fabbrica e integrazioni OEM che richiedono disponibilità a lungo termine, funzionamento senza ventola e manutenzione in campo facilitata.

Specifiche tecniche

• Modello: W22IM3S-GCA3
• Display: 21,5" FHD (1920x1080), 250 nits, PCAP multi-touch
• Processore: ARM A53 Quad Core 2,0 GHz
• Memoria: 4 GB LPDDR4
• Storage: 32 GB eMMC onboard
• OS: Android 11 (upgradeabile), Linux Yocto/Ubuntu opzionali
• I/O: 2x USB 2.0, 1x Micro USB OTG, 1x RS232/422/485, 1x RJ45, 1x Micro SD, 1x Micro HDMI (opz.)
• Dimensioni: 530 x 322 x 55 mm; cut-out 457 x 250 mm
• Temperatura operativa: 0°C a 50°C; stoccaggio: -20°C a 60°C
• Frontale IP: IP65
• Certificazioni: CE, FCC
