Analizzatore di qualità di energia SMG7000

di segnaledi monitoraggioper rete elettrica

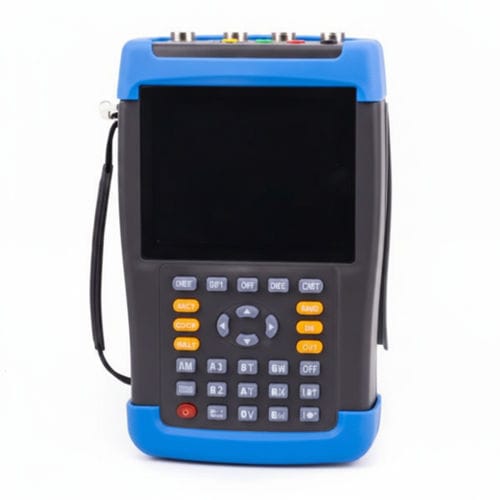

L'SMG7000 è un analizzatore portatile della qualità dell'energia progettato per ispezioni in sito e monitoraggio a lungo termine delle reti elettriche. Rileva distorsioni di forma d'onda, armoniche, fluttuazioni di tensione/flicker e squilibri trifase, fornendo misure elettriche precise e analisi vettoriale per applicazioni industriali.

Funzionalità principali

• Strumento portatile ad alta precisione per rilevare distorsioni, armoniche, deviazioni di tensione, flicker e squilibri di fase.
• Misura tensione, corrente, potenza attiva/reattiva/apparente, angolo di fase, fattore di potenza e frequenza con elevata accuratezza.
• Visualizzazione del diagramma vettoriale per verifica rapida del cablaggio e delle relazioni di fase.
• Misura della corrente tramite trasformatori a pinza (non intrusiva); pinze disponibili: standard 5 A/25 A; opzionali 100 A/500 A e 400 A/2000 A.
• Analisi completa della qualità dell'energia: deviazione di frequenza, deviazione di tensione, fluttuazioni, flicker, squilibrio trifase e armoniche fino a 63 ordini.
• Visualizzazione delle forme d'onda monofase e trifase (tensione e corrente) contemporaneamente.
• Funzione di blocco schermo per facilitare la lettura e l'analisi dei dati acquisiti.
• Monitoraggio delle fluttuazioni di carico e registrazione delle tendenze (tensione, corrente, potenze, frequenza, fase) con intervalli configurabili.
• Supporta monitoraggio dinamico e regolazioni in campo per commissioning e correzione della potenza.
• Valutazione di dispositivi di compensazione reattiva e filtri con report quantitativi.
• Intervallo di memorizzazione configurabile e memoria interna ad alta capacità: fino a 18 mesi di registrazione continua (intervallo 1 min).
• Interfaccia USB per trasferimento dati a PC e compatibilità con software di gestione dati.
• Calendario/ora integrati per timestamp; display LCD a colori di grandi dimensioni e tastiera in silicone conduttivo per uso sul campo.
• Batteria ricaricabile agli ioni di litio ad alta capacità e design compatto e leggero per portabilità.

Specifiche tecniche

• Modello: SMG7000
• Campo di misura tensione: 0 ~ 200 V ~ 800 V (commutazione automatica)
• Campo di misura corrente (con pinze): standard 5 A / 25 A; opzionale 100 A / 500 A; opzionale 400 A / 2000 A
• Campo angolo di fase: 0 ~ 359.99°
• Campo di frequenza: 45 ~ 55 Hz
• Canali tensione: 3 (U_A, U_B, U_C)
• Canali corrente: 3 (I_A, I_B, I_C)
• Analisi armonica massima: 63 ordini
• Memorizzazione continua massima (intervallo 1 min): 18 mesi
• Precisione — parametri elettrici: tensione ±0.2 %; frequenza ±0.01 Hz; corrente e potenza ±0.5 %; fase ±0.2°
• Precisione qualità energia: tensione fondamentale ≤0.5 % FS; corrente fondamentale ≤1 % FS; errore di fase ≤0.2°; errore misura tensione armonica ≤0.1 %; errore misura corrente armonica ≤0.2 %; errore squilibrio trifase ≤0.2 %; errore deviazione/fluttuazione tensione ≤0.2 %
• Temperatura di esercizio: -10 ℃ ~ +40 ℃
• Carica: 220 V AC, 45 Hz–55 Hz
• Consumo host: ≤ 3 VA
• Autonomia batteria (piena carica): ≤ 10 ore
• Isolamento: resistenza isolamento tra ingressi e scocca ≥ 100 MΩ; sopporta 1,5 kV (frequenza di rete) per 1 minuto tra alimentazione e scocca
• Dimensioni: 258 mm × 158 mm × 58 mm
• Peso: 1,8 kg
