Fasometro digitale SMG2000B

multifunzioneper cavi

Panoramica

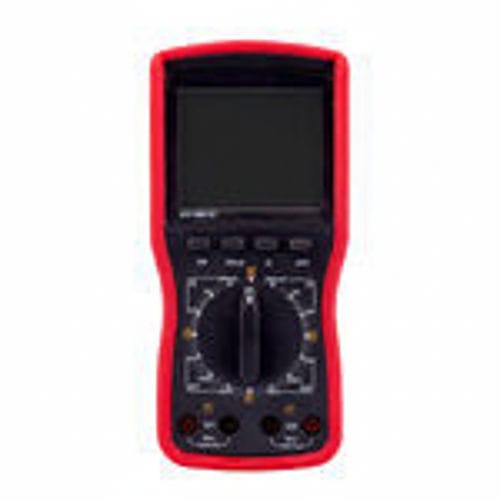

SMG2000B è un analizzatore di fase digitale portatile a doppio canale per misure in campo di tensione AC, corrente AC e rapporti di fase (U‑U, I‑I, U‑I). Utilizza trasformatori di corrente a pinza per l’ingresso di corrente e dispone di ingressi di tensione isolati per evitare cortocircuiti durante le misure di fase.

Caratteristiche principali

• Progettazione a doppia pinza con ingressi di tensione isolati per misurazioni di fase sicure tra tensioni e/o correnti.
• Misura di fase, sequenza di fase, tensione AC, corrente AC e corrente di dispersione AC; discrimina gruppi di trasformatori e circuiti induttivi/capacitivi.
• Ingresso corrente tramite pinza: non è necessario interrompere il conduttore; la misura U1‑U2 viene eseguita con ingressi isolati per prevenire cortocircuiti.
• Display LCD ad alto contrasto con caratteri fino a 25 mm e angolo di visualizzazione regolabile (~70°); retroilluminazione bianca per ambienti poco illuminati.
• Funzioni pratiche: mantenimento dati (HOLD), spegnimento automatico, avviso batteria scarica.

Condizioni di riferimento e di lavoro

• Temperatura ambiente di riferimento: 23℃ ±1℃; campo operativo: 10℃–40℃; umidità relativa <80% RH.
• Umidità di riferimento: 40%–60%.
• Forma d’onda segnale (riferimento): sinusoide, β = 0.05; frequenza di riferimento 50 Hz ±1 Hz; funzionamento 45–65 Hz.
• Tensione di funzionamento strumento (riferimento): 9V ±0.1V; tolleranza operativa: 9V ±1V.
• Ampiezza richiesta per misura di fase: tensione riferimento 100V ±20V (operativa 30V–500V); corrente riferimento 1A ±0.2A (operativa 10mA–20.00A).
• Evita campi elettrici e magnetici esterni intensi; posiziona il conduttore misurato vicino al centro della ganascia della pinza.

Specifiche generali

• Modello: SMG2000B. Alimentazione: DC 9V (6 × pile alcaline 1.5V LR6).
• Display: LCD con retroilluminazione bianca; dimensione LCD 70 mm × 62 mm; area di visualizzazione 64 mm × 54 mm; caratteri fino a 25 mm.
• Dimensioni: 196 mm × 92 mm × 54 mm; peso unità principale ≈1140 g (con batterie); pinze ≈170 g ciascuna; cavi di prova ≈250 g.
• Velocità di campionamento: ≈3 letture/secondo.
• Campi di misura: tensione AC 0–20V / 200V / 500V; corrente AC 0–200mA / 2A / 20A; fase 0–360°.
• Campi di ampiezza per misura di fase: U1‑U2 30V–500V; I1‑I2 10mA–10.00A; combinazioni U‑I 10V–500V e 10mA–10.00A.
• Mantenimento dati: premere HOLD ("DH" visualizzato). Spegnimento automatico: ≈15 minuti di inattività.
• Sostituire batterie se tensione < 7.8–8.0V.
• Lunghezza cavo di prova: 1,5 m; lunghezza conduttore pinza: 2 m.

Precisione e prestazioni

• Risoluzione/precisione tensione: 20V → 0.01V; 200V → 0.1V; 500V → 1V. Precisione: ±(0.5% del fondo scala).
• Risoluzione/precisione corrente: 200mA → 0.1mA; 2A → 1mA; 20A → 10mA. Precisione: ±(0.5% del fondo scala).
• Fase: 0–360° visualizzato; risoluzione 1°; precisione ±1° (condizioni di riferimento).

Sicurezza e isolamento

• Tensioni di tenuta: tra ingresso tensione e involucro 500V/50Hz AC (1 min); tra nucleo/manico/avvolgimento secondario della pinza 1000V/50Hz AC (1 min); tra due ingressi tensione 500V/50Hz AC (1 min).
• Resistenza di isolamento: ≥10 MΩ tra circuiti e involucro e tra due ingressi tensione.
• Struttura: doppio isolamento; impedenza d'ingresso: ≈1 MΩ (modalità U1‑U2: 40 kΩ).
