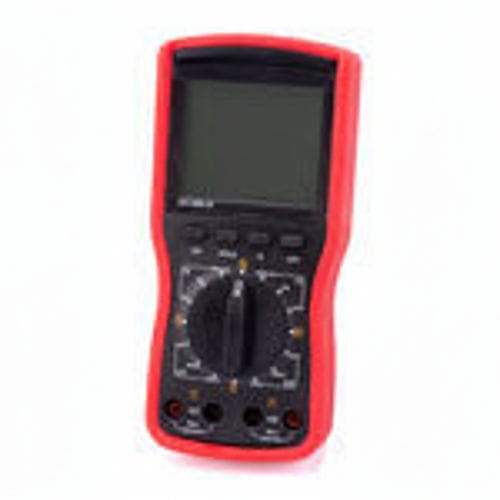

Fasometro digitale SMG2000E

multifunzioneper cavi

Il misuratore di fase digitale a doppia pinza SMG2000E è uno strumento portatile ad alta precisione a due canali per misurazioni in sito di tensione, corrente e fase. Consente prove sicure e non intrusive senza interrompere i circuiti ed è pensato per diagnostica sul campo di differenze di fase (U‑U, I‑I, U‑I), sequenza di fase, gruppi di collegamento dei trasformatori, protezione differenziale e connessioni dei contatori.

Caratteristiche principali

• Design compatto e portatile — uso agevole in cantiere.
• Ampio intervallo di misura: corrente 10 mA–10 A; tensione 3 V–500 V senza aprire il circuito.
• LCD ad alto contrasto: caratteri fino a 25 mm e inclinazione regolabile 70° per ottima leggibilità.
• Selettore di funzione intuitivo per passare rapidamente tra tensione, corrente e fase.
• Sensori a pinza ad alta precisione: risoluzione corrente 0,1 mA, risoluzione tensione 0,1 V (tecnologia brevettata).
• Basso consumo con monitoraggio della tensione batteria; alimentato da una singola batteria laminata da 9 V.

Applicazioni

• Verifica in campo delle differenze e della sequenza di fase.
• Controllo degli avvolgimenti e dei gruppi dei trasformatori.
• Verifica delle connessioni per protezione differenziale e del cablaggio dei contatori.
• Diagnostica non intrusiva quando non è possibile o non è desiderabile interrompere la linea.

Parametri di misura e condizioni

• Condizioni di riferimento: temperatura ambiente (23±5) °C; umidità 45–75% RH; forma d’onda misurata seno, β = 0.02; frequenza (50±0.2) Hz.
• Condizioni di lavoro nominali: temperatura 0–40 °C; umidità 20–80% RH; forma d’onda seno, β = 0.05; frequenza (50±0.5) Hz. In tali condizioni il limite di errore operativo non deve superare il doppio del limite di errore di base.
• Misura di fase: intervallo 0–360°; risoluzione 1°; errore di base ±2°.
• Misura tensione AC: intervalli e risoluzioni — 20 V (0,01 V), 200 V (0,1 V), 500 V (1 V); errore di base ±(0,3% lettura + 0,2% fondo scala). Impedenza di ingresso per U1–U2: 40 kΩ.
• Misura corrente AC: intervalli e risoluzioni — 200 mA (0,1 mA), 2 A (1 mA), 10 A (10 mA); errore di base ±(0,3% lettura + 0,2% fondo scala).
• Ampiezze tipiche per misura di fase: riferimento 100–220 V e 0,5–1,5 A; intervalli nominali: U1–U2 30–500 V; I1–I2 10 mA–10,00 A; U1–I2 o I1–U2 10–500 V e 10 mA–10,00 A.
• Evitate interferenze elettromagnetiche a frequenza di riferimento esterna.

Altre caratteristiche tecniche

• Display: 3½ cifre; frequenza di campionamento circa 3 campioni/s.
• Alimentazione: batteria laminata 9 V; corrente di alimentazione < 5 mA.
• Dimensioni (scocca): 192 × 95 × 55 mm. Scocca pinza: 140 × 42 × 20 mm. Apertura mascella Φ7 mm × 9 mm.
• Peso: corpo circa 280 g; pinze di prova 2 × 200 g.
• Temperatura di stoccaggio: −10 °C a 50 °C.
• Modello: SMG2000E. Intervalli di misura: tensione 3 V–500 V; corrente 10 mA–10 A; fase 0°–360°.
