Unità di servizio per gas SF6 compatta UHV-625

mobileper stoccaggio di SF gassosi e liquidiper recupero gas SF6

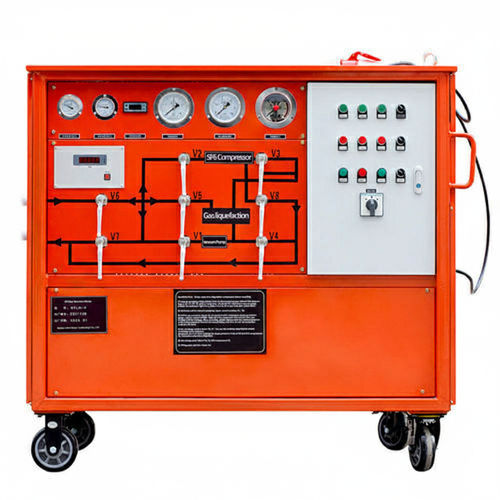

Il UHV-625 è un'unità mobile specializzata per il recupero, la purificazione, il riempimento e lo stoccaggio del gas SF6 utilizzato negli apparecchi elettrici isolati in SF6. Supporta operazioni di vuoto, carica, purificazione e recupero integrando compressore, vuoto e sistemi di filtrazione in un telaio compatto spingibile a mano.

Parametri di prestazione dei componenti principali

• Alimentazione CA: 400 V (trifase, conversione automatica della sequenza di fase)
• Pressione massima nominale di stoccaggio del gas (20 °C): ≤ 4 MPa
• Vuoto finale: ≤ 10 Pa
• Stabilità del vuoto: a 133 Pa mantenuto 24 h, incremento del vuoto di 400 Pa
• Compressore di recupero SF6: France Manewrop, portata 7 m³/h
• Pompa del vuoto: 2X-4 (pompa bipolare domestica), velocità di pompaggio del vuoto 15 m³/h
• Pressione di ingresso per avvio recupero (20 °C): 0 ~ 1.0 MPa
• Pressione finale di riciclo per apparecchiature elettriche (20 °C): ≤ 50 kPa
• Olio dopo recupero: < 10 µg/g
• Tasso medio annuo di perdita: < 1 %
• Tempo medio di funzionamento continuo senza guasti: ≥ 1000 h; MTBF cumulato: ≥ 5000 h
• Livello di rumore: macchina ≤ 75 dB(A)
• Capacità teorica accumulatore: 50 kg; serbatoio SF6: 50 L (acciaio al carbonio)
• Metodo di raffreddamento: raffreddamento ad aria; compressore di liquefazione indicato: Donper
• Capacità serbatoio congelamento: 50 L
• Umidità del gas dopo trattamento: ≤ 60 ppm vol; olio dopo recupero: 10 ppm vol
• Essiccazione/filtrazione: rigenerazione attivata riscaldamento a vuoto; filtrazione 0.02 μm con tecnologia HASON in tre stadi (USA)
• Pressione iniziale gonfiabile: ≤ 133 Pa; pressione finale gonfiabile: 0.8 MPa; portata gonfiabile ≥ 5 m³/h
• Gassificazione: riscaldamento elettrico con controllo automatico della temperatura; tipo veicolo: spinta manuale; dimensioni (mm): 1450 × 810 × 1200; peso totale: 545 kg

Elenco parametri condensato

• Modello: SF6 GAS RECLAIMER (UHV-625)
• Velocità di pompaggio del vuoto: 15 m³/h; vuoto finale: 10 Pa
• Compressore recupero SF6: 7 m³/h; pressione di riferimento: ~2.5 MPa
• Filtro: 0.02 μm; purezza SF6 dopo trattamento: ≥ 99.9 %
• Acqua dopo trattamento: ≤ 60 ppm vol; olio dopo recupero: 10 ppm vol
• Serbatoio: 50 L acciaio al carbonio; indicatore: a lancetta; valvole: farfalla sigillata per minimizzare perdite

Caratteristiche

• Sistema integrato di adsorbimento-filtrazione per rimuovere impurità SF6: umidità, prodotti di decomposizione, olio e particelle.

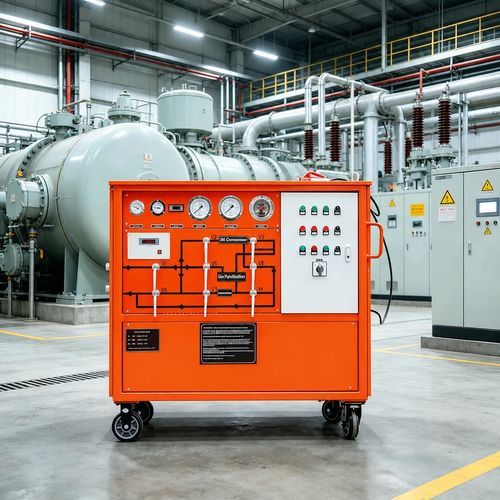

• Progetto compatto e integrato per spostamento e operatività in cantiere agevolati (telaio mobile spingibile a mano).
• Sistema di filtrazione ad alta efficienza e bassa manutenzione in tre stadi per garantire la qualità del gas recuperato.
• Protezione di fase integrata per evitare errori da inversione di fase; componenti elettrici di marca di qualità.
• Ruote resistenti e vernice protettiva per facilitare il trasporto e ridurre manutenzioni.
• Sistema ad aria che non richiede fonte d'acqua esterna; protezione termica per funzionamento fino a −20 °C.
• Rigenerazione a bordo del disidratante mediante riscaldamento a vuoto evitando frequente sostituzione.
• Valvole a sfera con tenuta a compensazione automatica e protezione della elettrovalvola in caso di mancanza di alimentazione per prevenire ritorno olio alla pompa del vuoto o al motore.

Caratteristiche tecniche / specifiche

• Marca: UHV Power
• Denominazione commerciale / modello: UHV-625
• Ruolo principale: recupero, purificazione, stoccaggio e riempimento di gas SF6
• Alimentazione: CA 400 V, trifase
• Pressione massima di stoccaggio: ≤ 4 MPa; riferimento operativo: 2,5 MPa
• Vuoto finale: 10 Pa; velocità di pompaggio: 15 m³/h
• Portata compressore: 7 m³/h (France Manewrop)
• Capacità serbatoio SF6: 50 L (acciaio al carbonio); peso totale: 545 kg; dimensioni: 1450 × 810 × 1200 mm
• Rumore: ≤ 75 dB(A); raffreddamento: aria; filtro/essiccatore: componenti originali USA, tecnologia HASON a 3 stadi
