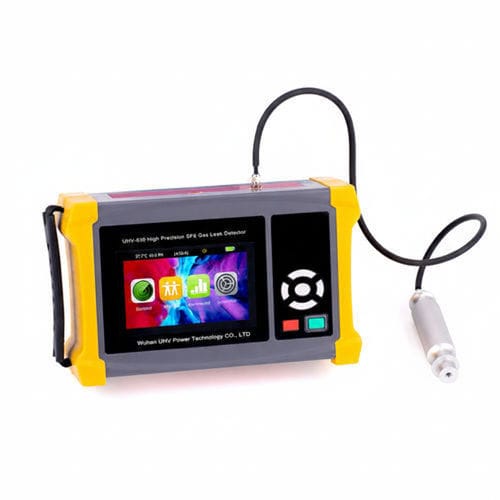

Rilevatore di fughe a infrarossi UHV-630

di gasSF6portatile

Panoramica
Il UHV-630 è un rilevatore portatile di fughe di gas SF6 ad alta precisione progettato per localizzare con accuratezza le perdite e supportare la manutenzione degli impianti isolati con SF6 mediante più metodi di rilevamento, monitoraggio della concentrazione in tempo reale, allarmi configurabili e analisi delle tendenze dei dati.

Caratteristiche principali

• Metodi di rilevamento: campionamento a pompa combinato con rilevamento a infrarossi NDIR a singolo fascio e doppia lunghezza d'onda per rilevazioni sensibili e stabili con visualizzazione dinamica della forma d'onda.
• Allarmi e display: allarmi acustici e visivi configurabili con soglie definite dall'utente; display LCD a colori con interfaccia menu e visualizzazione in tempo reale.
• Elaborazione del segnale: elaborazione digitale avanzata con controllo della deriva e compensazione della temperatura per migliore immunità alle interferenze.
• Funzioni operative: autodiagnosi completa (batteria scarica, guasto sensore, superamento campo), autocalibrazione e calendario perpetuo per registrazioni con timestam
• Dati e alimentazione: registrazione integrata con memorizzazione delle forme d'onda fino a 20.000 record e batteria agli ioni di litio a lunga durata per oltre 5 ore di funzionamento continuo.
• Design: formato compatto portatile per interventi in campo e localizzazione rapida delle fughe.

Applicazioni

• Manutenzione e ispezione di sezionatori, interruttori e apparecchiature isolate con SF6 in media, alta e altissima tensione.
• Localizzazione perdite in sito dove la perdita di SF6 può degradare le prestazioni di spegnimento dell'arco o creare zone a carenza di ossigeno.

Specifiche tecniche

• Modello prodotto: UHV-630
• Metodo di misura: tecnologia di misura a infrarossi NDIR a singolo fascio e doppia lunghezza d'onda
• Gas monitorato: esafluoruro di zolfo (SF6)
• Intervallo di misura: 0–12000 ppm
• Risoluzione: 1 ppm
• Precisione: ±(1.5% + 5d)
• Ripetibilità: 1%
• Velocità di estrazione della pompa: ≥ 800 ml/min
• Tempo di funzionamento continuo: ≥ 5 ore
• Tempo di preriscaldamento all'avvio: ≤ 10 secondi
• Tempo di risposta: < 3 secondi
• Tempo di recupero: < 3 secondi
• Specifiche adattatore di ricarica: DC 5V / 1A
• Immunità agli urti (sovratensioni): ±1.2 kV
• Temperatura di esercizio: -20 °C a +50 °C
• Umidità ambiente: umidità relativa 5–95% (senza condensazione)
• Pressione atmosferica: 50 kPa – 110 kPa
• Grado di protezione: IP33, doppio isolamento, standard CAT II
• Dimensioni esterne: 250 × 160 × 70 mm
• Peso unità: 1 kg
