Tester di isolamento UHV-615

di tensionead alta tensioneelettrico

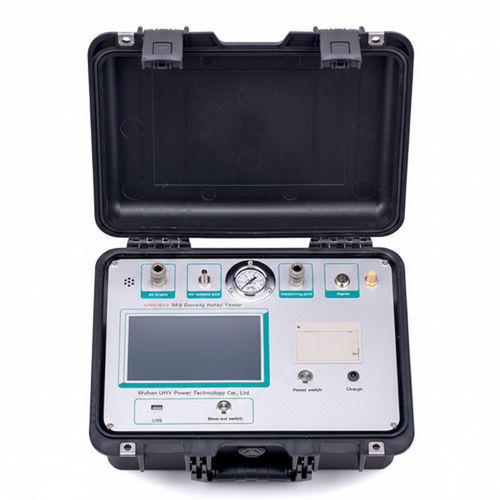

Il UHV-615 è un banco di prova e taratura intelligente per relè di densità SF6, progettato per misure in campo con elevata precisione e buona ripetibilità. I componenti chiave sono importati per garantire integrazione e affidabilità.

Panoramica / Uso previsto

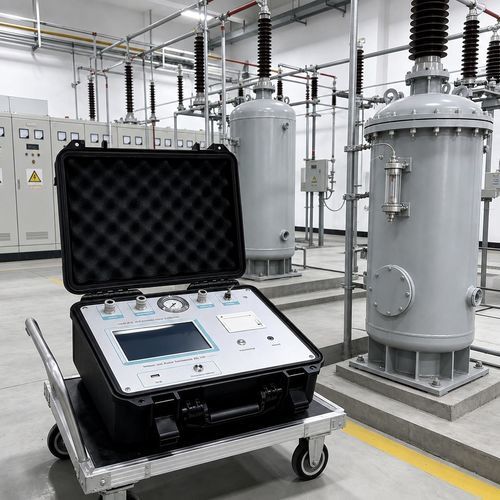

• Uso previsto: taratura e prova in sede dei relè di densità SF6 e delle apparecchiature correlate al gas SF6.
• Progettazione: custodia integrata e compatta, portatile e di semplice trasporto; componenti principali importati per assicurare l'accuratezza delle misure.

Caratteristiche principali

• Elevata immunità alle interferenze: resistenza all'induzione di campo elettrico fino a 2 mA (50/60 Hz), consentendo misure affidabili in sottostazioni ad alta tensione.
• Corrente di cortocircuito elevata: valore tipico 10 mA, adatta a prove su grande capacità e alta induttanza.
• Ampio intervallo di misura della resistenza con alta risoluzione per letture precise.
• Livelli di uscita ad alta tensione selezionabili con regolazione continua da 0 V fino al valore selezionato (0,1–5 kV).
• Segnalazioni acustico‑ottiche e funzioni di temporizzazione per supportare la registrazione del rapporto di assorbimento e dell'indice di polarizzazione.
• Scocca robusta e materiali resistenti all'usura idonei per l'uso in campo.

Specifiche tecniche (selezionate)

• Livelli di tensione in uscita (selezionabili): 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV.
• Accuratezza della tensione di prova: ±(5% + 10 V).
• Corrente di cortocircuito: tipica 10 mA.

Intervallo e accuratezza (misura della resistenza)

• 20 MΩ (intervallo 0,01 – 19,99 MΩ) — accuratezza ±(5% + 3 d).
• 200 MΩ (intervallo 5,0 – 199,9 MΩ) — accuratezza ±(5% + 3 d).
• 2000 MΩ (intervallo 50 – 1999 MΩ) — accuratezza ±(5% + 3 d).
• 20 GΩ (intervallo 0,5 – 19,99 GΩ) — accuratezza ±(5% + 3 d).
• 200 GΩ (intervallo 5,0 – 199,9 GΩ) — accuratezza ±(10% + 3 d).
• 2000 GΩ (intervallo 50 – 1999 GΩ) — accuratezza ±(20% + 10 d).

Parametri di base

• Immunità alle interferenze da campo elettrico: 2 mA (50/60 Hz).
• Temporizzazione e allarmi: cronometro fino a 19 min 59 s (ciclo 20 min); segnali acustici nei punti di campionamento; mantenimento della lettura della resistenza e allarme continuo se la lettura è invalida o sotto il range.
• Display: tre indicatori LCD da 3½ cifre per tensione di prova, resistenza e tempo.
• Alimentazione: batteria al litio ricaricabile integrata DC 15 V; porta per adattatore AC per la ricarica (50/60 Hz).
• Ambiente d'uso: temperatura -20 °C a +40 °C; umidità relativa 20%–90%.
• Dimensioni (L × W × H): 315 × 240 × 180 mm.
• Peso: 5,5 kg.

Documentazione aggiuntiva

• Manuale utente e certificato di taratura forniti (PDF disponibili).
• Video dimostrativi e di presentazione disponibili.

Modello / Specifiche tipiche

• Modello: UHV-615.
• Livelli di uscita: 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV.
• Accuratezza della tensione di prova: ±(5% + 10 V).
• Corrente di cortocircuito: tipica 10 mA.
• Intervalli e accuratezze di misura della resistenza: vedi sezione Intervallo e accuratezza.
• Antiiinterferenza: 2 mA (50/60 Hz).
• Display: 3 indicatori LCD 3½ cifre.
• Alimentazione: batteria Li integrata ricaricabile (DC 15 V) con porta di carica AC.
• Condizioni operative: -20 °C a +40 °C; 20%–90% UR.
• Dimensioni: 315 × 240 × 180 mm; Peso: 5,5 kg.
