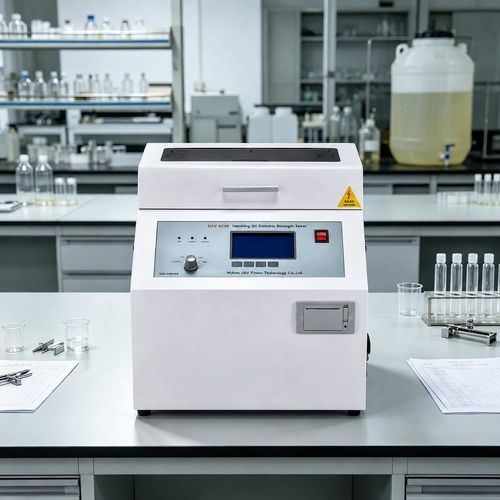

Strumento di misura della rigidità elettrica per olio isolante UHV-680

Il tester di tensione di rottura (BDV) per olio di trasformatori UHV-680 misura la rigidità dielettrica dell'olio e automatizza la sequenza di prova: incremento tensione, mantenimento, diminuzione, agitazione, riposo, visualizzazione, calcolo e stampa.

Caratteristiche principali

• Controllo tramite microcontrollore: microcomputer single-chip ad alta capacità per un funzionamento stabile e ripetibile.
• Protezione watchdog: circuito di sorveglianza a larga gamma per prevenire crash del sistema.
• Modalità operative multiple: include i metodi standard GB1986 e GB2002 e programmi di prova personalizzabili.
• Coppa dell'olio monopezzo in vetro: colata unica in vetro speciale per ridurre perdite e interferenze.
• Campionamento al terminale HV: conversione A/D diretta al terminale di alta tensione per ridurre gli errori dei circuiti analogici e migliorare la precisione.
• Protezioni integrate: protezione da sovracorrente, sovratensione e corto circuito; buona immunità ai disturbi e compatibilità elettromagnetica.
• Design portatile: compatto e trasportabile per test in laboratorio e in campo.

Documenti e media

• Manuale utente (PDF) e certificato di taratura (PDF) disponibili per il download.
• Video dimostrativi e di presentazione del prodotto disponibili (YouTube).

Specifiche tecniche

• Modello: UHV-680
• Alimentazione: AC 220 V ±10%
• Frequenza: 50 Hz ±5 Hz
• Consumo energetico: < 200 W
• Tensione di uscita: 0–80 kV
• Capacità booster: 1,5 kVA
• Velocità di incremento (rampe): 2,0; 2,5; 3,0; 3,5 kV/s (quattro livelli selezionabili)
• Precisione di misura: ±2%
• Risoluzione: 0,1 kV
• Tempo di riposo: 0–15 min (opzionale)
• Tempo di intervallo: 0–10 min (opzionale)
• Numero di cicli di pressione: 1–6 (opzionale)
• Tempo di agitazione: 0–90 s (opzionale)
• Tasso di distorsione di potenza: < 1%
• Display: LCD di grande formato
• Distanza elettrodi: standard 2,5 mm
• Peso: 32 kg
• Dimensioni (L×P×A): 409 × 393 × 388 mm

Condizioni di utilizzo

• Temperatura ambiente: 0℃ ～ +40℃
• Umidità relativa: < 85%

Applicazioni

• Prove BDV e valutazione della rigidità dielettrica degli oli per trasformatori in laboratori e officine di manutenzione.
• Controllo qualità per apparecchiature elettriche riempite d'olio, utility e produttori.
