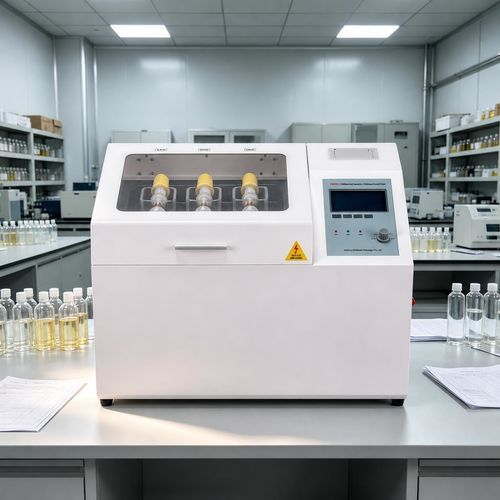

Strumento di misura della rigidità elettrica ad alta tensione UHV-680S

multipuntoper olio isolanteAC

L'UHV-680S è un dispositivo portatile controllato da microcomputer, a tre coppe, progettato per misurare la rigidità dielettrica (tensione di rottura, BDV) dell'olio di trasformatore e di altri oli isolanti, in laboratorio e in campo.

Caratteristiche principali

• Controllo tramite microcomputer a singolo chip di grande capacità per un funzionamento stabile e ripetibile.
• Circuito watchdog ad ampio campo per prevenire malfunzionamenti e aumentare la sicurezza.
• Modalità operative multiple: metodi standard nazionali (GB1986, GB2002) e procedure personalizzabili.
• Coppe per olio in vetro speciale colato in un unico pezzo per evitare perdite e ridurre le interferenze.
• Campionamento all'estremità in alta tensione che immette direttamente i valori nel convertitore A/D per ridurre gli errori del circuito analogico e migliorare la precisione.
• Funzioni di protezione: protezione da sovracorrente, sovratensione e cortocircuito; elevata immunità ai disturbi e buona compatibilità elettromagnetica.
• Struttura portatile che facilita il trasporto per le prove in laboratorio e in campo.

Denominazioni alternative

• Tester di rigidità dielettrica dell'olio
• Tester per olio isolante
• Tester dielettrico per olio
• Tester BDV per olio

Caratteristiche / specifiche tecniche

• Tensione di ingresso: AC 220 V ±10%, 50 ±5 Hz
• Capacità del booster: 1,5 kVA
• Tensione di uscita: 0–80 kV
• Velocità di aumento della tensione: 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s (selezionabile)
• Precisione di misura: ±2%
• Tempo di riposo: 0–15 min (opzionale)
• Tempo di intervallo: 0–10 min (opzionale)
• Tempo di agitazione: 0–90 s (opzionale)
• Numero di pressioni: 1–6 volte (opzionale)
• Risoluzione: 0,1 kV
• Tasso di distorsione della potenza: < 1%
• Display: LCD di grande formato con visualizzazione dei caratteri in inglese
• Distanza tra elettrodi: standard 2,5 mm
• Intervallo di temperatura di esercizio: 0–40 °C
• Umidità: ≤85 %UR
• Consumo energetico: < 200 W
• Dimensioni: 730 mm × 410 mm × 390 mm
• Peso: 38 kg
