Gascromatografo UHV-645

per l'analisi di gasFIDTCD

L'UHV-645 è un cromatografo progettato per l'analisi dei gas disciolti nell'olio isolante (DGA) e per la valutazione dello stato dei trasformatori mediante quantificazione dei gas.

Composizione del sistema

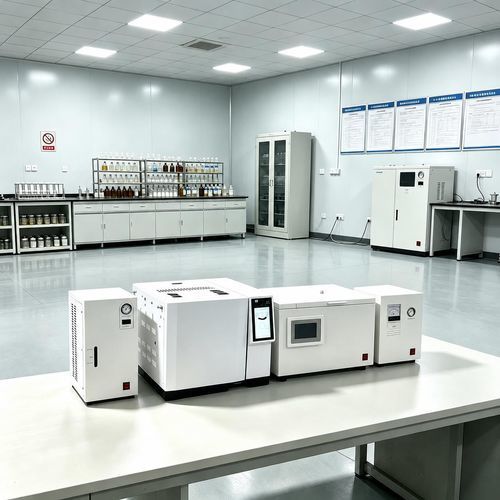

• Unità cromatografica (host), generatore d'aria, generatore di idrogeno, strumento di oscillazione, bombole di gas standard, bombola di argon, PC e accessori.
• Progettazione modulare per configurazione flessibile dei rivelatori e aggiornamenti futuri.

Funzioni principali

• Analizza 9 gas: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 per diagnosi DGA.
• Ethernet 10/100M con stack IP integrato e MODBUS/TCP per integrazione DCS; tre livelli di connessione indipendenti per monitoraggio locale e remoto.
• Workstation NetChrom™ opzionale per controllo centralizzato di più cromatografi; interfaccia utente cinese/inglese.
• Zone di controllo temperatura configurabili dall'utente: 6 canali indipendenti; programma a 16 step; forno: ambiente +5℃ a 400℃; riscaldamento/raffreddamento 0,1–40℃/min; precisione ±0,1℃.
• Modalità di lavoro parallela multiprocessore per stabilità; supporto per più rivelatori (FID, TCD, ECD, FPD, NPD) e installazione flessibile.
• Controllo digitale opzionale (EFC/EPC) per migliorare la riproducibilità qualitativa e quantitativa.
• Programma di avvio temporizzato per analisi programmate/online (richiede campionamento automatico online); riconoscimento automatico del rivelatore, diagnosi guasti e protezione dati in caso di interruzione.
• Acquisizione AD a 24 bit a basso rumore con memorizzazione/sottrazione della baseline; compatibile con WinXP/Win2000/Windows7; lettura file CDF e integrazione con workstation Agilent/Waters.

Specifiche dei rivelatori (esempi)

• FID: limite di rilevamento ≤ 3×10^-12 g/s; rumore di base ≤ 5×10^-14 A; campo lineare ≥ 10^7.
• TCD: sensibilità ≥ 10000 mV·ml/mg; rumore ≤ 20 μV; campo lineare ≥ 10^5; guadagni opzionali 1/2/4/8.
• ECD: limite ≤ 1×10^-14 g/ml; rumore ≤ 0,03 mV; campo lineare ≥ 10^4; sorgente Ni63.

Specifiche tecniche / riassunto

• Modello: UHV-645.
• Gas analizzati: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Display: LCD matrice 192×64.
• Controllo temperatura: 6 zone indipendenti; forno +5℃ a 400℃; 16 step; precisione ±0,1℃; velocità 0,1–40℃/min.
• Controllo pneumatico: valvola meccanica o controllo elettronico pressione/portata (opzionale).
• Comunicazioni: Ethernet (IEEE802.3), MODBUS/TCP.
• Peso/volume host: 59 kg; 70×60×65 cm. Dimensioni moduli in base alla configurazione.
