Cacciavite elettronico

dinamometricoautomatico

Panoramica

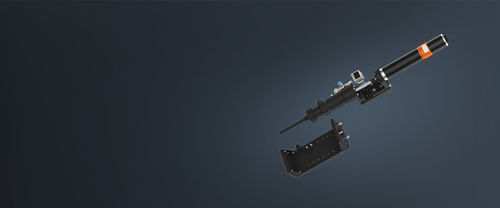

Modulo a cambio rapido per stazioni automatiche di avvitamento, progettato per gestire più tipi di viti tramite teste femmina intercambiabili. L’unità è compatibile con avvitatori intelligenti e può essere integrata con robot industriali, sistemi a tre assi e altri meccanismi mobili; adatta all’uso con tavole di ricezione in linee produttive continue che richiedono cambi frequenti di utensili.

Punti salienti del prodotto

• Alta adattabilità: compatibile con utensili di serraggio di diversi produttori.
• Utilizzabile con robot con o senza modalità di controllo della forza.
• Installazione flessibile: supporta un'ampia gamma di scenari applicativi e offre elevata espandibilità.
• Struttura ottimizzata e leggera: peso del modulo fino a 2,2–2,3 kg (incluso il meccanismo di propulsione, esclusi utensile e cavi) per l’uso con robot di classe 5 kg.
• Cambio modello flessibile: un modulo supporta più tipi di vite per processi di assemblaggio co-lineari.
• Prevenzione degli errori: limite circonferenziale sulla base fissa per ridurre inceppamenti; sensore riflettente monitora lo stato del connettore femmina in tempo reale.

Parametri del prodotto
Tipo versione | Modalità di funzionamento | Altezza anti-collisione | Metodo di prelievo | Peso (esclusi avvitatore e cavi) | Dimensioni | Intervallo diametro cappuccio
Versione leggera – 15 Nm | Modalità controllo forza | 60/100/150/200 mm | Ventosa‑morsa magnetica | 2,2 kg | 398,5×90,5×95 mm | ≤15 mm
Versione standard – 15 Nm | Modalità controllo posizione | 60/100/150/200 mm | Ventosa‑morsa magnetica | 3,6 kg | 570×121×95 mm | ≤15 mm
Versione standard – 35 Nm | Modalità controllo posizione | 60/100/150/200 mm | Ventosa‑morsa magnetica | 6,5 kg | 726×155×100 mm | ≤15 mm

Specifiche tecniche

• Gamma di coppia: 0,3–35 Nm
• Altezze di prelievo (anti-collisione) disponibili: 60, 100, 150, 200 mm
• Metodo di prelievo: Ventosa‑morsa magnetica
• Intervallo diametro cappuccio: ≤15 mm
• Versione leggera (15 Nm): Modalità controllo forza; peso 2,2 kg; dimensioni 398,5×90,5×95 mm
• Versione standard (15 Nm): Modalità controllo posizione; peso 3,6 kg; dimensioni 570×121×95 mm
• Versione standard (35 Nm): Modalità controllo posizione; peso 6,5 kg; dimensioni 726×155×100 mm
• Nota peso modulo: struttura ottimizzata fino a ~2,3 kg includendo il meccanismo di propulsione (escluso utensile)
• Progettato per integrazione con robot, sistemi a tre assi e altri meccanismi mobili
• Destinato a tipi multipli di vite e linee di produzione con cambi frequenti
