Modulo di avvitatura manuale

semiautomaticoportatileelettrico

Panoramica del prodotto
Il modulo di serraggio portatile integrato è progettato per l'uso con bracci di reazione in postazioni manuali o semi-automatiche per automatizzare l'alimentazione e il serraggio delle viti, riducendo la manipolazione da parte dell'operatore. Abbinato a un cacciavite elettrico dinamometrico intelligente, consente il tracciamento del numero di viti e dei risultati di serraggio. Intervallo complessivo di coppia indicato: 0,3~15Nm.

Vantaggi del prodotto

• Struttura compatta con disposizione pneumatica ed elettrica semplificata per un'installazione e un fissaggio rapidi al braccio di reazione.
• Arresto attivo della punta e arresto attivo del tubo di aspirazione che assicurano una presa delle viti più rapida e sicura, migliorando l'affidabilità del ciclo.
• Pressione di serraggio regolabile pneumaticamente per minimizzare la forza di reazione.
• Manicotto ugello sostituibile per una manutenzione semplice e cambi rapidi.
• Soffiaggio automatico delle viti che elimina le operazioni di rimozione manuale e accelera il flusso operativo.
• Aspirazione stabile delle viti per evitare interferenze durante il serraggio.
• Integrazione con cacciaviti dinamometrici intelligenti e bracci di reazione per controllare e tracciare quantità, sequenza e qualità del serraggio in produzione.

Struttura del prodotto

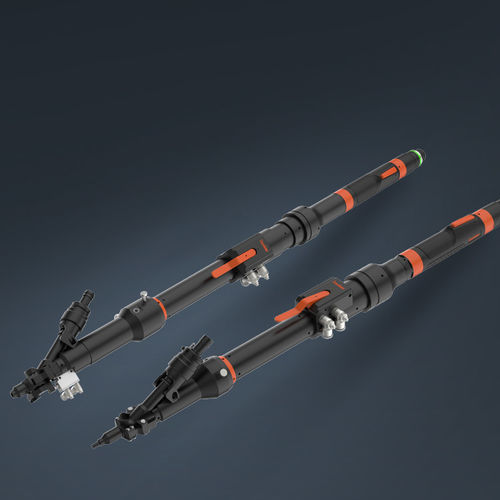

L'immagine illustrativa nella pagina mostra l'assieme portatile integrato e la disposizione dell'ugello e del vuoto per l'alimentazione e il serraggio delle viti.

Parametri del prodotto

• Tipo di modulo | Intervallo di coppia | Tipo di postazione | Corsa del tubo del vuoto
• Blow Screw - Handheld | 0,6~6Nm | Postazione semi-automatica o manuale | L30 / L50mm
• Normal Vacuum - Handheld | 1~12Nm | Postazione semi-automatica o manuale | H60 / H100mm

Specifiche tecniche

• Nome del prodotto: Modulo di serraggio portatile
• Intervallo complessivo di coppia (banner): 0,3~15Nm
• Varianti e intervalli di coppia: Blow Screw - Handheld: 0,6~6Nm; Normal Vacuum - Handheld: 1~12Nm
• Condizione di lavoro: postazione semi-automatica o manuale; adattabile a diverse condizioni prodotto
• Corsa del tubo del vuoto: L30/50mm (Blow Screw); H60/H100mm (Normal Vacuum)
• Pressione di serraggio regolabile pneumaticamente per minimizzare la forza di reazione
• Arresto attivo della punta e dell'aspirazione per una gestione delle viti più rapida, sicura e con maggiore durata
• Sostituzione ugello comoda; manicotto dell'ugello rimovibile
• Supporta soffiaggio automatico delle viti per eliminare la rimozione manuale
• Può essere integrato con bracci di reazione e cacciaviti elettrici intelligenti per il tracciamento del numero di viti, dei risultati di serraggio e il controllo di quantità/sequenza/qualità del serraggio
