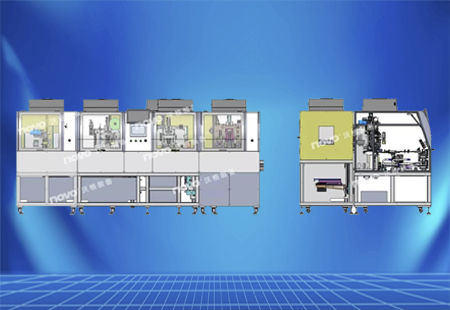

Sistema di incollaggio FOG

Questa apparecchiatura viene utilizzata per vetri generici e vetri di forma speciale. Le funzioni principali sono le seguenti: 1) Dopo lo scarico del dispositivo di incollaggio COG; 2) Un dispositivo con Edge Clean (opzione), attacco ACF, falsa pressione FPC (COF) e autopressione FPC (COF); 3) Per incollare in base alle posizioni del pannello e del FPC (COF); 4) L'incollaggio FOG sarà scaricato al dispositivo AOI dopo il completamento. Dimensioni applicabili: 10,1-21 pollici (a seconda delle esigenze del cliente) Forma applicabile: vetro ordinario, vetro a forma speciale; Precisione di compattazione dell'attrezzatura: ±0,007 mm; Dimensione esterna: L x W x H: 4000x2100x1650mm (compresa la parte Edge Clean); Alimentazione: AC220V, 13,5KW; CT dell'attrezzatura: 15s/1 pezzo (in relazione al tempo della pressione locale, il sito può essere aumentato o diminuito per abbreviare il ritmo in base alle esigenze del cliente); Vetro pulito Il vetro viene trasferito sulla piattaforma Edge Clean dalla stazione di lavoro anteriore. La telecamera del reparto Edge Clean fotografa l'allineamento del vetro Mark. Dopo la regolazione della piattaforma, il vetro viene pulito. Bastone ACF Trasferimento del carico 1. Il vetro sul tampone viene trasferito sulla piattaforma ACF e la telecamera nella sezione ACF riprende il vetro. Dopo che la piattaforma ha regolato la posizione, l'ACF viene fissato alla piattaforma. Falsa compressione Lo spostamento del carico 2 trasferisce il vetro sulla piattaforma ACF alla piattaforma di falsa compressione. Allo stesso tempo, l'ente di spostamento e invio dell'FPC trasferisce l'FPC alla testa di falsa pressatura, che lo adsorbe. La telecamera della falsa testa di pressatura riprende il vetro Mark e l'FPC per il controposizionamento e pressa la piattaforma dopo averne regolato la posizione.
