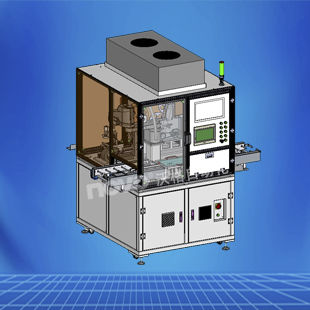

Questa apparecchiatura è applicabile alla produzione di componenti di retroilluminazione da 10,1-15,6 pollici (in base al materiale della bobina). Può trasferire e localizzare automaticamente REF, localizzare, prelevare, attaccare e pressare automaticamente il film. Il prelievo del film adotta la localizzazione visiva. È dotato di funzione di scansione e lega le informazioni visive al prodotto.
Dimensione dei confini: L1400 mm, L1200 mm (escluso il trasportatore di carico e scarico), H1750 mm (esclusa la lampada a torre e l'unità di alimentazione)
Peso: 500 kg
Alimentazione: AC220V, 3,5KW
Alimentazione dell'aria: 0,5~0,7MPa,≥300L/min
CT: 6.5s
Precisione del bastone: ±0,15 mm
Specifiche di prodotto: 10,1~15,6 pollici
Lunghezza del film: 140-360 mm
Spessore del carico del film: 100 mm
-Sistema visivo CCD: CCD Hikvision, software Cognex Vision Pro
-Robot: Inovance
IPC:ADLINK
PLC: Inovance
Caricamento in batch del film, con un lungo periodo di cambio, tempi di caricamento ridotti ed elevata efficienza produttiva;
Il film adotta il sistema visivo CCD per realizzare una localizzazione ad alta precisione e garantire un accurato effetto di assemblaggio del prodotto;
Adotta un braccio di trasferimento a 4 assi per incollare il film a velocità elevata, CT 6,5S/PCS;
Progettazione basata su standard elevati di assenza di polvere per garantire il controllo della classe di pulizia interna e della resa. La classe di pulizia è fino al livello mille;
Essere dotato di funzione di scansione. Può legare i dati dalla posizione visiva e dal prodotto ed essere tracciato per garantire la resa;
I dati di produzione entro 30 giorni possono essere salvati e possono essere collegati al sistema MES.
---
