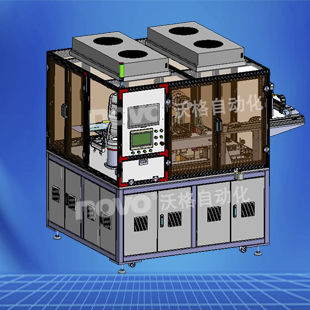

Questa macchina può trasferire e localizzare automaticamente la piastra di retroilluminazione, caricare, pulire, aspirare, localizzare, assemblare, pressare e controllare LGP. Adotta la localizzazione visiva con funzione di scansione, lega le informazioni visive con il prodotto e dispone della funzione di cambio formato con un solo tasto.
Dimensioni del perimetro: L1800 mm, L1700 mm (escluso il braccio di trasferimento dello scarico), H2050 mm (esclusa la lampada a torre e l'unità di alimentazione)
Peso: 1200 kg
Alimentazione: AC220V, 5KW
Alimentazione dell'aria: 0,5~0,7MPa,≥300L/min
CT: 11s
Precisione di montaggio: ±0,05 mm (precisione di ripetizione per lo stesso prodotto)
Specifiche del prodotto: 10,1~15,6 pollici
Spessore del carico LGP: 300 mm
-Sistema visivo CCD: CCD Hikvision, software Cognex Vision Pro
-Robot: Inovance
IPC:ADLINK
PLC:OMRON
Caricamento in batch di LGP, con un lungo periodo di cambio e un breve tempo di caricamento;
LGP e la piastra di retroilluminazione adottano la localizzazione visiva CCD ad alta precisione;
Adotta un braccio di trasferimento a 6 assi per assemblare LGP con flessibilità e velocità;
Progettazione basata su standard elevati di assenza di polvere per garantire il controllo della classe di pulizia interna e della resa. La classe di pulizia è fino al livello mille;
Essere dotato di funzione di scansione. Può legare i dati dalla posizione visiva e dal prodotto ed essere tracciato per garantire la resa;
Essere dotato della funzione di cambio formato con un solo tasto. Può cioè passare rapidamente a diversi LGP;
I dati di produzione entro 30 giorni possono essere salvati e possono essere collegati al sistema MES.
---
