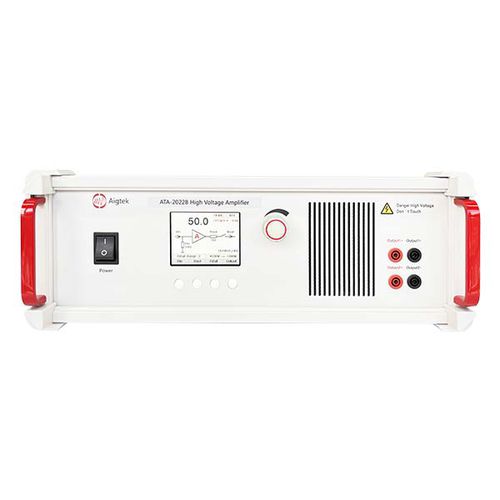

Amplificatore ad alta tensione ATA-2022B

di segnaledi tensioneper strumentazione

L'ATA-2022B è un amplificatore a doppio canale per alta tensione in grado di amplificare sia segnali in corrente alternata che in corrente continua. La tensione di uscita massima è di 200 Vp-p, con un intervallo di tensione di uscita regolabile in base al rail di uscita. La tensione di polarizzazione in corrente continua è regolabile su tre livelli, con una variazione continua che consente un'uscita massima di ±160 V, permettendo la generazione di segnali asimmetrici per pilotare carichi ad alta tensione. L'impedenza di ingresso e di uscita è commutabile tra due livelli. Il guadagno in tensione è regolabile digitalmente, con salvataggio automatico dei parametri. Il dispositivo è dotato di funzionalità di controllo tramite programma, che garantisce un funzionamento semplice e pratico. Può essere utilizzato con generatori di segnali per un’amplificazione continua e senza interruzioni. L’alimentatore ad ampio intervallo si adatta ai diversi standard di alimentazione regionali in tutto il mondo. Display LCD L’ATA-2022B è dotato di uno schermo LCD per la visualizzazione dinamica dello stato e dei parametri del dispositivo. Le indicazioni in diversi colori rendono più efficiente l’interazione uomo-macchina, mentre l’interfaccia operativa è chiara a colpo d’occhio, semplice e di facile comprensione. Guadagno di tensione Il guadagno di tensione è regolabile digitalmente da x0 a x60, con due modalità: regolazione grossolana (1 passo) e regolazione fine (0,1 passo). In combinazione con il display LCD, consente una regolazione rapida e precisa sul valore di tensione desiderato. PORTE DI MONITORAGGIO Monitor da 20 mV/V: la tensione della porta di monitoraggio è pari a 1/50 della tensione della porta di uscita. La porta di monitoraggio utilizza un connettore BNC, che consente il collegamento diretto a un oscilloscopio per il monitoraggio in tempo reale della tensione di uscita. Monitor da 2 V/A: la tensione della porta di monitoraggio è pari a 2 volte la corrente di uscita.
