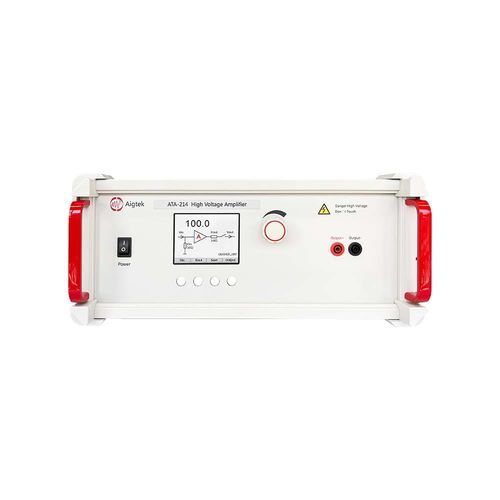

Amplificatore di segnale ATA-214

di tensioneper strumentazioneper singolo canale

Amplificatore ad alta tensione ATA-214 - Tensione di uscita massima: 400 Vp-p (±200 Vp) - Corrente di uscita massima: 300mAp - Larghezza di banda (-3dB): DC~500kHz INTRODUZIONE - L'ATA-214 è un amplificatore ad alta tensione a canale singolo ideale, in grado di amplificare segnali sia CA che CC. Fornisce un'uscita massima di 400 Vp-p (±200 Vp), adatta a pilotare carichi ad alta tensione. Il guadagno di tensione regolabile digitalmente consente una regolazione precisa, con salvataggio delle impostazioni comuni con un solo clic, offrendo un funzionamento semplice e intuitivo. È compatibile con i principali generatori di segnale per un'amplificazione del segnale senza soluzione di continuità. DISPLAY A PANNELLO LCD - Il display LCD mostra dinamicamente lo stato e i parametri del dispositivo, offrendo un'interfaccia chiara e intuitiva. GUADAGNO DI TENSIONE - Il guadagno di tensione è regolabile digitalmente da 0~100x, con due modalità: regolazione grossolana (1 passo) e regolazione fine (0,1 passi). In combinazione con il display del pannello LCD, consente una regolazione rapida e precisa del valore di tensione desiderato. INGRESSO - L'ingresso utilizza un'interfaccia BNC con impedenza selezionabile di 50Ω o 5kΩ, per adattarsi perfettamente alle sorgenti di segnale ad alta e bassa impedenza. USCITA - L'uscita utilizza prese a banana, con una tensione di uscita massima di 400 Vp-p (±200 Vp) e una corrente di uscita massima di 300 mAp. PORTE DI MONITORAGGIO monitoraggio 10mV/V: La tensione di questa porta è pari a 1/100 della tensione della porta di uscita. La porta di monitoraggio utilizza un connettore BNC e può essere collegata direttamente a un oscilloscopio per il monitoraggio in tempo reale della tensione di uscita. monitoraggio 10V/A: La tensione della porta di monitoraggio è 10 volte la corrente di uscita. La porta di monitoraggio utilizza un connettore BNC e può essere collegata direttamente a un oscilloscopio per il monitoraggio in tempo reale della corrente di uscita.
