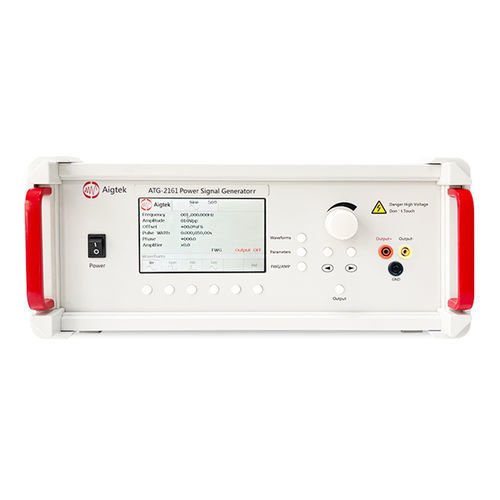

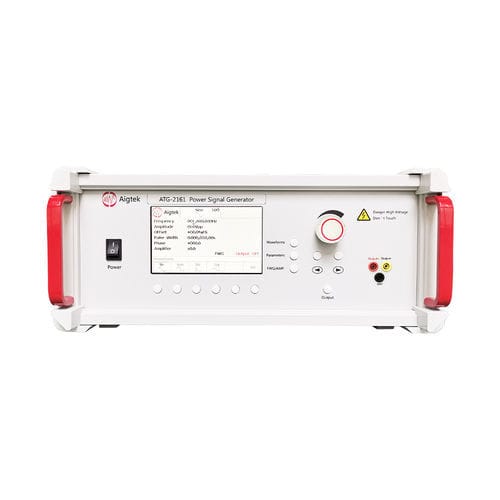

ATG-2161 è un generatore di segnali di potenza monocanale ideale che può emettere onda sinusoidale, onda quadra, onda triangolare e onda d'impulso. Il cliente può scegliere l'ingresso del segnale incorporato o esterno secondo la condizione d'uso. Tensione di uscita massima: 1600Vp-p (±800Vp); guida il carico ad alta tensione. Controllo digitale e guadagno di tensione variabile, una chiave per salvare l'impostazione generale, operazione conveniente e concisa.
Ingresso
L'estremità dell'input del segnale esterno è interfaccia BNC. Durante l'input incorporato del segnale, è il modo del generatore del segnale di potere, appena messo i parametri quali la forma d'onda, la frequenza e la tensione; quando il segnale è accesso esternamente, è il modo dell'amplificatore, la resistenza di input è 5kΩ, la resistenza di uscita può essere commutata ed il segnale può essere amplificato regolando il guadagno di tensione.
Uscita
L'interfaccia di uscita è a banana; massima uscita differenziale voltage1600Vp-p (±800Vp); massima corrente di uscita è 40mAp.
Display LCD
Pannello operativo LCD per visualizzare lo stato dell'attrezzatura e i parametri dinamicamente, l'interfaccia interattiva è chiara a colpo d'occhio, concisa e facile da capire.
Guadagno di tensione
Modo dell'amplificatore per il segnale in ingresso esterno, il guadagno di tensione è 0-240 volte (1step) a controllo digitale e variabile. Guadagno visualizzato su LCD, essere regolato alla tensione richiesta rapidamente.
Monitorare
monitor 1/100: La tensione della porta è 1/100 della porta di uscita, la porta di monitoraggio è connettore BNC che può essere collegato con l'oscilloscopio per il monitoraggio della tensione di uscita in tempo reale.
---
