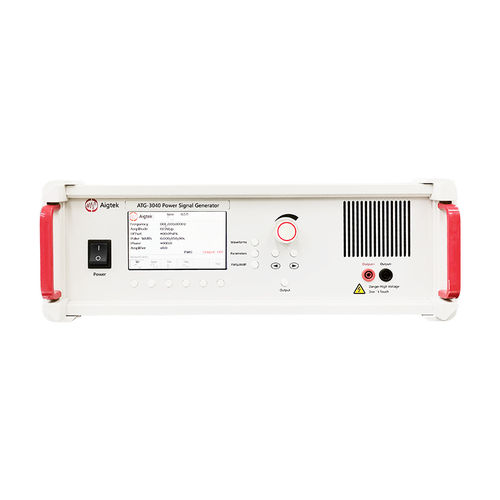

Generatore di segnale ATG-3040

di impulsiad alta tensionemonocanale

ATG-3040 è un generatore di segnali di potenza monocanale ideale che può emettere onde sinusoidali, onde quadre, onde triangolari e onde di impulso. Il cliente può scegliere l'ingresso del segnale integrato o esterno in base alle condizioni di utilizzo. Tensione di uscita massima di 90 Vp-p (±45 Vp); pilotaggio di carichi ad alta tensione. Controllo digitale e guadagno di tensione variabile, un solo tasto per salvare l'impostazione generale, funzionamento comodo e conciso. Ingresso L'ingresso del segnale esterno è dotato di interfaccia BNC. Durante l'ingresso del segnale incorporato, è la modalità del generatore di segnale di potenza, basta impostare i parametri come la forma d'onda, la frequenza e la tensione; quando il segnale è accesso esternamente, è la modalità amplificatore, la resistenza di ingresso è 5kΩ, la resistenza di uscita può essere commutata e il segnale può essere amplificato regolando il guadagno di tensione. Uscita L'interfaccia di uscita è a banana; la tensione di uscita è 0-90Vp-p (±45Vp); la corrente di uscita massima è 8Ap. Display LCD Il pannello operativo LCD visualizza lo stato e i parametri dell'apparecchiatura in modo dinamico; l'interfaccia interattiva è chiara a colpo d'occhio, concisa e di facile comprensione. Guadagno di tensione Modalità amplificatore per segnale di ingresso esterno, guadagno di tensione 0-30 volte (1step) a controllo digitale e variabile. Il guadagno viene visualizzato sul display LCD e può essere regolato rapidamente in base alla tensione richiesta. Monitor monitor 1/100: La tensione della porta è 1/100 della porta di uscita, la porta di monitoraggio è un connettore BNC che può essere collegato all'oscilloscopio per monitorare la tensione di uscita in tempo reale. Larghezza di banda (-3dB)：DC~100kHz Tensione: 90Vp-p（±45Vp） Corrente: 8Ap Velocità di rotazione: ≥20V/μs
