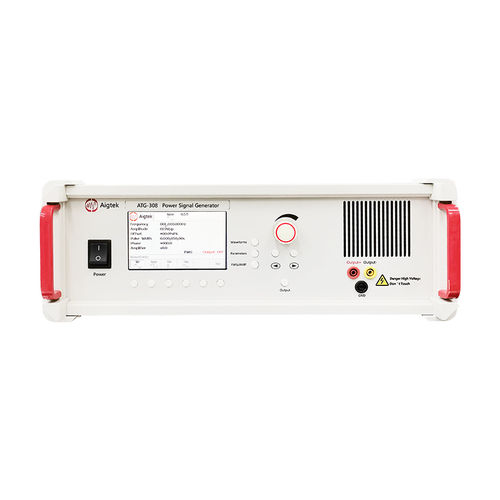

Generatore di segnale ATG-308

di impulsicon monitor integrato

Forma di uscita: uscita differenziale Può emettere onda sinusoidale, onda quadra, onda triangolare e onda pulsata Il segnale di ingresso può essere integrato o esterno Ampiezza di uscita: 0-180Vp-p (±90Vp) Corrente di uscita massima: 8Ap Larghezza di banda (3dB) DC~30kHz ATG-308 è un generatore di segnali di potenza ideale in grado di emettere onde sinusoidali, onde quadre, onde triangolari e onde di impulso. Tensione massima di uscita 180Vp-p (±90V), corrente di picco di uscita 8Ap. La potenza massima in uscita è di 720 Wp. Il segnale di ingresso può essere costituito da una sorgente di segnale integrata e da una sorgente esterna per realizzare una perfetta amplificazione del segnale. Ingresso L'ingresso del segnale esterno è dotato di interfaccia BNC. Durante l'ingresso del segnale incorporato, è la modalità del generatore di segnale di potenza, basta impostare i parametri come la forma d'onda, la frequenza e la tensione; quando il segnale è accesso esternamente, è la modalità amplificatore, la resistenza di ingresso è di 5kΩ, la resistenza di uscita può essere commutata e il segnale può essere amplificato regolando il guadagno di tensione. Uscita L'interfaccia di uscita è a banana; la tensione di uscita è 0-180Vp-p (±90Vp); la corrente di uscita massima è 8Ap. Display LCD Il pannello operativo LCD visualizza lo stato e i parametri dell'apparecchiatura in modo dinamico; l'interfaccia interattiva è chiara a colpo d'occhio, concisa e di facile comprensione. Guadagno di tensione Modalità amplificatore per segnale di ingresso esterno, guadagno di tensione 0-30 volte (1step) a controllo digitale e variabile. Il guadagno viene visualizzato sul display LCD e può essere regolato rapidamente in base alla tensione richiesta. Monitor monitor 1/100: La tensione della porta è 1/100 della porta di uscita, la porta di monitoraggio è un connettore BNC che può essere collegato all'oscilloscopio per monitorare la tensione di uscita in tempo reale.
