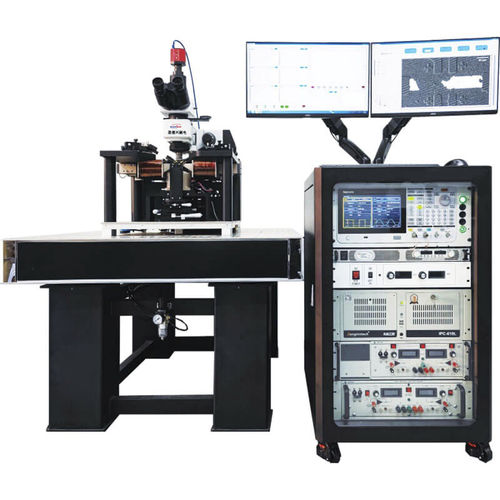

Microscopio magneto-ottico Kerr

per analisi di materiale

Il sistema di test di imaging microscopico magneto-ottico Kerr è in grado di comprendere in modo chiaro e intuitivo la distribuzione spaziale e l'evoluzione temporale dello stato di magnetizzazione nei materiali e nei dispositivi magnetici ed è adatto per i test e lo sviluppo dei prodotti dei materiali magnetici e dei dispositivi spintronici. Il sistema di imaging microscopico magneto-ottico Kerr si basa sulla struttura del percorso ottico autoprogettato e sui componenti optoelettronici di Olympus e Soleibo; viene utilizzato per l'imaging del dominio magnetico e la ricerca sulla dinamica dei materiali magnetici e dei dispositivi spintronici. Stazione sonda multifunzionale Con campo magnetico in piano, campo magnetico verticale e coppie multiple di sonde DC/HF: la combinazione perfetta di imaging magneto-ottico e test di trasporto di spin! Il campo magnetico verticale massimo di 1,8 T, il campo magnetico in piano di 1,4 T, la temperatura variabile di 4K-873K, possono essere utilizzati per la ricerca di immagini di materiali magnetici duri. Sistema di controllo multifunzionale Controllo del segnale di test - Campo magnetico verticale/campo magnetico piano/corrente/microonde e altri segnali multipli, applicati in modo sincrono a livello di μs; La forma d'onda, l'ampiezza, la frequenza, il ritardo relativo e altri parametri di ciascun segnale possono essere facilmente regolati. Elaborazione dell'immagine - Sottrazione in tempo reale per eliminare il rumore di fondo; - Correzione automatica della deriva delle vibrazioni, ecc. Analisi del segnale - Visualizzazione in tempo reale dei segnali di prova della corrente e del campo magnetico; - Sulla base dell'analisi dell'immagine Kerr, è possibile eseguire la scansione del loop di isteresi sul campione a livello locale (220 nm) o globale.
