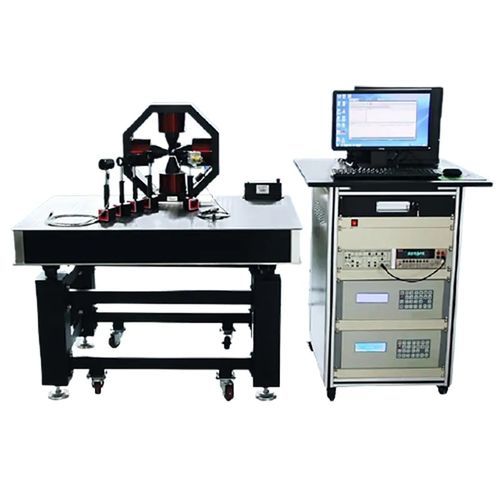

Strumento di caratterizzazione DXMOKE

Panoramica

La serie DXMOKE è una piattaforma di misura ottica integrata per la caratterizzazione quantitativa della rotazione e dell'ellitticità di Kerr su film magnetici sottili, nanostrutture magnetiche e dispositivi spintronici. Fornisce curve di isteresi e parametri magnetici come campo coercitivo e campo di saturazione, ed è configurabile per misure in-situ e criogeniche.

Caratteristiche del sistema DXMOKE per l'effetto Kerr magneto-ottico di superficie

• Modulazione TTL di una sorgente laser a basso rumore per una eccitazione ottica stabile.
• Tubo fotodetettore ad alta sensibilità per rilevare variazioni di intensità luminosa.
• Lock-in amplifier per acquisizione di segnali a frequenza bloccata e miglior rapporto segnale/rumore.
• Prestazioni di misura a basso rumore, alta risoluzione e stabilità termica.
• Assemblaggio ottico altamente integrato: facile montaggio del campione e regolazione fine dell'asta per ottenere il segnale Kerr con allineamento minimo.
• Misura integrata dell'effetto Kerr e microscopio per l'osservazione dei domini magnetici con risoluzione spaziale di 6 µm.
• Opzioni per misure in-situ in vuoto e supporto per multiple configurazioni di campo magnetico e criogeniche.

Funzioni di base

• Misurazioni di loop a singolo punto: configurazioni Kerr longitudinale, trasversale e polare.
• Mappatura dell'area: stadio XY di precisione per mappare il MOKE in diverse posizioni sulla superficie del campione.
• Rotazione a 360° del campione o del campo magnetico per identificare gli assi di magnetizzazione facili/difficili e misurare l'anisotropia.
• Portamostra con interfaccia elettrica disponibile per test di accoppiamento magnetoelettrico e misure di trasporto.
• CCD ad alta velocità e microscopio integrati per l'osservazione della topografia superficiale; con polarizzatore opzionale consente l'imaging delle variazioni di intensità legate allo stato di polarizzazione per ottenere immagini dei domini magnetici.

Specifiche tecniche

• Risoluzione dell'angolo di Kerr: < 0,001°.
• Risoluzione dell'ellisse (ellitticità): < 0,1%.
• Dimensione minima del spot: 10 µm.
• Campo magnetico massimo: 2,2 T (con opzione elettromagnete EM7).
• Passo angolare di rotazione: 0,1°.
• Passo di spostamento XY: 10 µm.
• Rumore: < 1%.
• Opzione criogenica: intervallo di temperatura 100 K – 300 K; accuratezza del controllo della temperatura ±0,01 °C; tempo di raffreddamento a 100 K ≈ 30 min; velocità di riscaldamento 0,01 – 30 °C/min; campione misurato in vuoto; finestra ottica in vetro K9 per minimizzare la rotazione ottica indotta dal campo magnetico.
