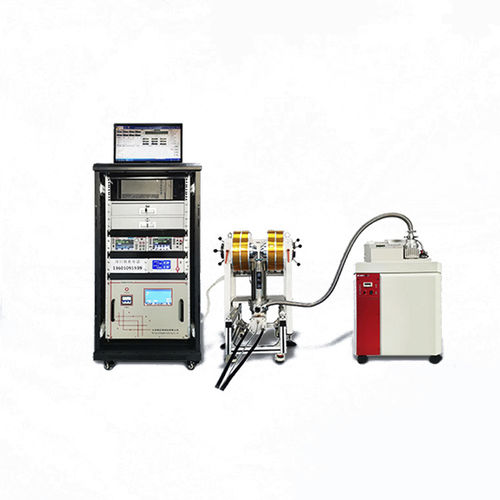

L'apparecchiatura di misura Hall ad alta temperatura DX-1000H è composta da un elettromagnete, una pompa da vuoto, una camera da vuoto ad alta temperatura, un misuratore di Gauss, una sorgente di corrente costante, una sorgente di corrente dell'elettromagnete, un regolatore di temperatura, un computer e un software.
Principio di funzionamento del sistema di misura Hall ad alta temperatura DX-1000H
- La sorgente di corrente dell'elettromagnete fornisce corrente all'elettromagnete per generare un campo magnetico;
- Il misuratore di gauss misura il valore del campo magnetico uniforme generato dall'elettromagnete;
- Da un lato, la sorgente di corrente costante fornisce la corrente di prova al campione per il test dell'effetto Hall e, dall'altro, viene utilizzata per misurare la tensione di Hall restituita dal campione;
- Il campione da testare è posto in una camera a vuoto ad alta temperatura, fissato con colla ad alta temperatura e utilizzato come quattro punti di prova;
- Dalla camera a vuoto ad alta temperatura partono 4 cavi, due dei quali sono collegati al termoregolatore per la misurazione e il controllo della temperatura, l'altro è il cavo della sonda ad alta temperatura collegato al misuratore Gauss e l'altro è collegato al cavo di connessione del campione di Hall alla sorgente di corrente costante;
- Il computer è collegato a un misuratore di Gauss, a un regolatore di temperatura, a una sorgente di corrente costante e a una sorgente di corrente elettromagnetica; il software controlla i valori di corrente e di campo magnetico che passano attraverso il campione da misurare e ottiene il valore di tensione misurato.
Materiali testabili dell'apparecchiatura di misura di Hall:
- Materiali semiconduttori: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe e materiali in ferrite, ecc;
---
