Sistema di misurazione antifurto DX-9000 series
di resistivitàeffetto Hallper conduttività

Sistema di misurazione antifurto - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - di resistività / effetto Hall / per conduttività

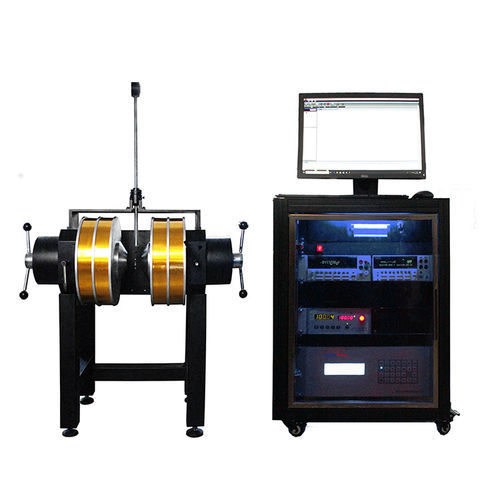

Sistema di misurazione antifurto - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - di resistività / effetto Hall / per conduttività
Sistema di misurazione antifurto - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - di resistività / effetto Hall / per conduttività - immagine - 2
Sistema di misurazione antifurto - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - di resistività / effetto Hall / per conduttività - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Xiamen Dexing Magnet Tech. Co., Ltd.

Caratteristiche

Grandezza fisica
di resistività, antifurto, effetto Hall
Tecnologia
magnetico, per conduttività
Modo di funzionamento
automatizzato
Prodotto misurato
per semiconduttore, per materiali magnetostrittivi
Applicazioni
per applicazioni industriali, da laboratorio, per test di componente
Altre caratteristiche
configurabile

Descrizione

Panoramica
  • La serie DX-9000 è un sistema completamente automatizzato di misura delle proprietà di trasporto elettrico per la caratterizzazione dell'effetto Hall, della magnetoresistenza (R–H), della resistenza dipendente dalla temperatura (R–T) e delle caratteristiche I–V. Integra strumenti di misura di precisione (es. Keithley), sorgenti di campo magnetico selezionabili (elettromagneti o magneti superconduttori senza elio liquido), portacampioni configurabili e software di test automatizzato per misure ripetibili.


Funzioni
  • Misurare l'effetto Hall, le caratteristiche R–H (resistenza in funzione del campo magnetico), le caratteristiche R–T (resistenza in funzione della temperatura) e le caratteristiche I–V (resistività).
  • Derivare parametri: resistenza a foglio, resistività, coefficiente di Hall, mobilità Hall, concentrazione di portatori e tipo di conducibilità.
  • Generare uscite caratteristiche: curve di parametri dipendenti da temperatura o campo magnetico; curve I–V sotto diversi campi e temperature; tracciati R–H e R–T per analisi e reportistica.


Principali caratteristiche
  • Le misure di resistività, coefficiente di Hall e mobilità Hall sono conformi allo standard ASTM‑F76.
  • Ampia gamma di misurazione di resistenza e resistività in base alla configurazione (da ultra‑bassa ≈100 nΩ a resistenze elevate fino a 100 GΩ in configurazioni specifiche).
  • Scheda campione plug‑in con scheda a quattro punti fornita per semplificare il montaggio del campione e ridurre i tempi di preparazione degli elettrodi.
  • La configurazione standard supporta la misura simultanea di due campioni; espansione opzionale fino a quattro campioni.
  • Sequenze di misura e calcolo automatizzate tramite software dedicato; un tipico dataset di effetto Hall può essere ottenuto in circa 3 minuti.
  • Campo magnetico altamente stabile (stabilità 24 h < ±0,5 G) con attraversamento dello zero fluido; alimentazione dell'elettromagnete con gaussmetro integrato e controllo fine (risoluzione 0,1 G; esempio salita 0→1 kG in ~20 s).
  • Opzioni di controllo della temperatura selezionabili che consentono misure Hall e di resistenza su ampie gamme di temperatura.


Configurazioni disponibili e capacità chiave
  • Sistemi standard (modelli): DX-9003, DX-9005, DX-9007 — mobilità fino a ~1×10^5 cm^2/Vs; intervallo di concentrazione di portatori ~6×10^12 a 6×10^21 cm^-3; resistività 5×10^-7 a 5×10^2 Ω·cm.
  • Sistemi ad alta sensibilità (modelli): DX-9003HS, DX-9005HS, DX-9007HS — mobilità fino a ~1×10^6 cm^2/Vs; concentrazione di portatori fino a ~6×10^23 cm^-3; resistività fino a ~5×10^-9 Ω·cm.
  • Sistemi ad alta resistenza (modelli): DX-9003HR, DX-9005HR, DX-9007HR — concentrazione di portatori da ~6×10^8 a ~6×10^23 cm^-3; resistività fino a ~5×10^6 Ω·cm; misura della resistenza fino a 10 GΩ.
  • Opzioni ambienti termici: box a azoto liquido a punto singolo (77 K); termostati ad azoto liquido (standard 80–325 K; alta temperatura 80–500 K); frigoriferi a circolazione (4 K–325 K o 10 K–325 K); forno ad alta temperatura (325 K–1000 K).
  • Ambienti di campo magnetico: elettromagneti a temperatura ambiente (es.: 1 T @10 mm; 2,4 T @10 mm; 2,6 T @10 mm a seconda del modello); criostati a temperatura variabile (es.: 0,44 T @ LN2 fino a 2,0 T @ LN2 a seconda del modello; 0,26–1,5 T per frigoriferi a ciclo chiuso a seconda del tipo).
  • Componenti opzionali: piattaforme criogeniche superconduttrici senza elio liquido (serie CFMS, 5 T–18 T, 1,6 K–400 K), opzioni ottiche (testa polare, scatola schermante ottica con percorso), meccanismo rotante, pompa del vuoto, unità di raffreddamento ad acqua in circuito e opzioni aggiuntive temperatura/campo.


Specifiche tecniche
  • Serie / modelli: serie DX-9000 (varianti Standard, HS, HR: DX-9003/9005/9007; DX-9003HS/9005HS/9007HS; DX-9003HR/9005HR/9007HR).
  • Proprietà misurate: effetto Hall, magnetoresistenza (R–H), resistenza dipendente dalla temperatura (R–T), caratteristiche I–V.
  • Parametri derivati: resistenza a foglio, resistività, coefficiente Hall, mobilità Hall, concentrazione di portatori, tipo di conducibilità.
  • Intervalli di misura della resistenza (per configurazione): Standard ≈ 10 mΩ – 10 MΩ; Alta sensibilità ≈ 0,1 mΩ – 10 mΩ (opzione bassa resistenza 100 nΩ – 10 mΩ); Alta resistenza 0,1 mΩ – 10 GΩ.
  • Capacità sorgente di corrente: Standard/HS ±50 pA – ±1,05 A (es.: ±1,05 A @ ±21 V, ±105 mA @ ±210 V); HR ±0,1 pA – ±0,1 A; risoluzione di misura: HS/Standard fino a 10 pA / HR fino a 10 fA.
  • Sorgente/misura di tensione: intervalli e risoluzioni esempi: Standard risoluzione minima 0,1 μV (±0,1 μV – ±200 V); HS ±1 nV – ±100 V; HR ±1 nV – ±100 V.
  • Intervalli di resistività: Standard 5×10^-7 – 5×10^2 Ω·cm; HS 5×10^-9 – 5×10^2 Ω·cm; HR 5×10^-9 – 5×10^6 Ω·cm.
  • Intervalli di mobilità: Standard fino a ~1×10^5 cm^2/Vs; HS/HR fino a ~1×10^6 cm^2/Vs (dipende dal modello).
  • Intervalli di concentrazione di portatori: Standard ~6×10^12 – 6×10^21 cm^-3; HS fino a ~6×10^23 cm^-3; HR da ~6×10^8 – 6×10^23 cm^-3 (dipende dal modello).
  • Stabilità del campo magnetico: stabilità 24 h < ±0,5 G; gaussmetro integrato e controllo fine; attraversamento dello zero fluido.
  • Dimensioni massime dei campioni (esempi per variante): 10 × 10 × 3 mm; 30 × 30 × 3 mm; 50 × 50 × 3 mm.
  • Numero di campioni misurati simultaneamente: Standard 2 (espandibile a 4); configurazioni HS/HR tipiche per singolo campione in alta sensibilità/alta resistenza.
  • Ingombro tipico di installazione (esempi): 2 m × 1,5 m; 5 m × 2 m (a seconda della configurazione).
  • Nota precisione di prova: sotto le ipotesi indicate (spessore del campione 100 nm, campo 10 000 Gauss, coefficiente di correzione 1): precisione della prova di resistenza ≈2 %; resistività, coefficiente Hall, concentrazione di portatori e mobilità ≈5 %.
