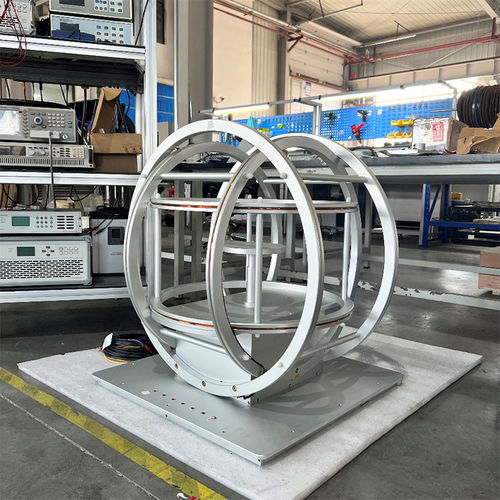

La bobina di Helmholtz a 3 assi (serie DXHC) genera campi magnetici ortogonali X, Y e Z con componenti DC e AC controllabili. È adatta per l'annullamento e la compensazione del campo terrestre, la simulazione di ambienti geomagnetici, la valutazione dell'effetto di schermatura magnetica, esperimenti di simulazione EMI, calibrazione di sonde Hall e magnetometri, ricerca sui campi magnetici biologici e studio delle proprietà magnetiche dei materiali.

Parametri tecnici

• Famiglia di modelli: serie DXHC (più varianti di raggio e intensità di campo).
• Esempi di raggi: modelli da ~70 mm a 300 mm (DXHC7–DXHC30).
• Intensità centrale: circa 2 Gs fino a 1000 Gs a seconda del modello.
• Intervallo di uniformità: dal 5% fino allo 0,01% a seconda del modello.
• Diametro della sfera omogenea: esempi da Φ10 mm a Φ200 mm a seconda del modello.
• Potenza per asse: intervalli da ~5 W a 5000 W a seconda del modello.
• Pesi: pesi monodimensionali e tridimensionali variabili a seconda del modello (vedere dati di modello).

Casi tipici
3DXHC10-100

• Assi di campo magnetico X, Y e Z ortogonali tra loro.
• Campo massimo per asse: 100 Gs.
• Diametro medio minimo: 200 mm.
• Area uniforme: Φ25 mm.
• Uniformità: 0,1 %.
• Alimentazione: 300–800 W.

3DXHC15-30

• Assi X, Y e Z ortogonali.
• Campo massimo per asse: 30 Gs.
• Diametro medio minimo: 300 mm.
• Area uniforme: Φ40 mm.
• Uniformità: 0,1 %.
• Alimentazione: 120 W per asse.

3DXHC20-10

• Assi X, Y e Z ortogonali.
• Campo massimo per asse: 10 Gs.
• Diametro medio minimo: 400 mm.
• Area uniforme: Φ100 mm.
• Uniformità: 1 %.
• Alimentazione: 300–800 W.

3DXHC21-25

• Campo centrale per asse: 25 Gs.
• Diametro minimo: 420 mm; diametro massimo: 650 mm.
• Area uniforme: Φ60×60 mm.
• Uniformità: 1×10⁻3.
• Potenza massima: 300 W.

Note aggiuntive e schema
La documentazione del prodotto include uno schema del sistema di controllo del campo magnetico ed esempi di bobine a cilindro di schermatura 3D utilizzate per ottenere campi deboli all'interno di tubi di schermatura. La bobina di schermatura tridimensionale può essere composta da quattro bobine assiali e due gruppi di bobine a sella (radiali) e può essere integrata con bobine di combinazione di gradiente di primo e secondo ordine per un miglior modellamento del campo.

Caratteristiche tecniche

• Assi: generazione di campo magnetico a 3 assi (X, Y, Z) ortogonali.
• Applicazioni: annullamento/compensazione del campo terrestre, simulazione geomagnetica, test di schermatura magnetica, simulazione EMI, calibrazione di sonde Hall e magnetometri, ricerca su campi biologici, studio delle proprietà magnetiche dei materiali.
• Campi centrali disponibili: ~2 Gs a 1000 Gs a seconda del modello.
• Uniformità: tipicamente dal 5% allo 0,01% a seconda del modello e delle dimensioni.
• Diametri della sfera omogenea: esempi da Φ10 mm a Φ200 mm.
• Potenza per asse e pesi: variabili in base al modello; consultare i dati di modello per i valori esatti.
