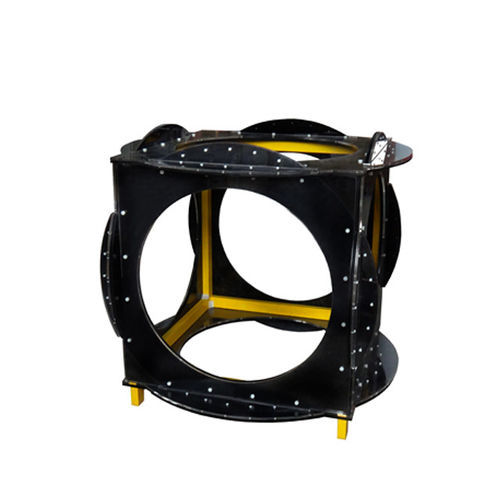

Bobina magnetica Open Space 3D H&M Composite Coil 3DXHC50-01di correntead alta potenzadi potenza
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- magnetica
- Specifiche elettriche
- di corrente, ad alta potenza, di potenza
- Struttura
- quadrata
- Applicazioni
- per laboratorio, di misura, per applicazioni industriali, per dispositivi elettronici
- Altre caratteristiche
- in filo di rame, a 3 assi, in filo di rame rotondo smaltato
- Corrente primaria
Max.: 90 A
Min.: 15 A
Descrizione
Panoramica
Caratteristiche
Applicazioni
Caso 1 — Modulo bobina elettromagnetica ad alto gradiente
Caso 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
Specifiche tecniche
- Le bobine a gradiente di campo magnetico generano campi magnetici a variazione lineare spaziale e possono essere progettate in diverse geometrie (ad esempio bobine di Maxwell) per ottenere elevata linearità del campo magnetico ed efficienza energetica. Possono essere realizzate come coppie di bobine coassiali, assemblaggi multi-elettromagnete o disposizioni di polo di gradiente / polo magnetico per ottenere campi di gradiente monodimensionali, bidimensionali o tridimensionali.
Caratteristiche
- Generazione di campi magnetici con variazione lineare nello spazio.
- Entità del gradiente regolabile variando la corrente.
- Posizione spaziale del gradiente regolabile tramite la distribuzione di corrente.
- Adatte alla trazione e al posizionamento di particelle magnetiche.
- Applicabili a apparecchiature di imaging e misura basate su principi magnetici.
Applicazioni
- Esperimenti fisici
- Imaging magnetico
- Ispezione industriale
- Calibrazione sensori
- Sistemi di azionamento magnetico
Caso 1 — Modulo bobina elettromagnetica ad alto gradiente
- Bobina di eccitazione: 0.1*200 Litz wire, 150 spire, 3 strati
- Bobina ricevente: filo smaltato 0.2 mm, 270 spire
- Bobina di focalizzazione 1: intensità campo magnetico: 45mT@16A
- Bobina di focalizzazione 2: intensità campo magnetico: 22mT@16A
- Magnete permanente di gradiente: gradiente centrale superiore a 2T/m
- Bobina ricevente di compensazione esterna: avvolgimento identico a quello della bobina ricevente
- Bobina di eccitazione di compensazione esterna: avvolgimento identico a quello della bobina di eccitazione
- Piano non magnetico in lega di alluminio: piattaforma chimica e fisica, mobile, due strati, 600×550×580 mm (larghezza×profondità×altezza)
Caso 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
- Avvolgimento campo magnetico uniforme:
- Resistenza (asse X): 7.5Ω
- Resistenza (asse Y): 11Ω
- Resistenza (asse Z): 11Ω
- Corrente (X,Y,Z): 15A
- Potenza (asse X): 2250W
- Potenza (asse Y): 3000W
- Potenza (asse Z): 3000W
- Avvolgimento campo magnetico di gradiente:
- Resistenza (X): 0.96Ω
- Resistenza (Y): 1.4Ω
- Resistenza (Z): 1.4Ω
- Corrente (X): 90A
- Corrente (Y,Z): 60A
- Potenza (X): 10000W
- Potenza (Y,Z): 6500W
- Intensità campo magnetico uniforme: 7.5mT
- Intensità campo magnetico di gradiente: 0.12T/m
- Dimensioni involucro: 1000×1000×1000 mm
- Apertura: 600×600 mm
- Massa totale: 1100Kg
Specifiche tecniche
- Tipo di prodotto: bobine a gradiente di campo magnetico (es. configurazioni di bobine di Maxwell e disposizioni multi-elettromagnete a gradiente radiale)
- Usi tipici: generazione di campi a gradiente 1D/2D/3D; imaging; focalizzazione e regolazione particellare
- Regolabilità: ampiezza e posizione del gradiente regolabili tramite corrente e distribuzione della corrente
- Modello di esempio: Open Space 3D H&M Composite Coil 3DXHC50-01
- Prestazioni esempio (Caso 1): bobine di focalizzazione fino a 45mT@16A e gradiente centrale >2T/m
- Prestazioni esempio (Caso 2): campo uniforme 7.5mT; gradiente 0.12T/m; involucro 1000×1000×1000 mm; apertura 600×600 mm; massa totale ~1100Kg
