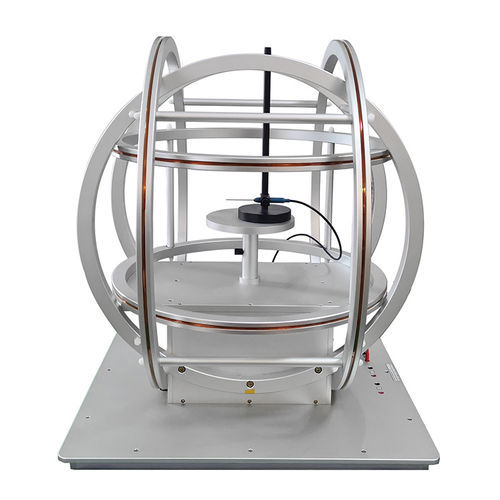

Generatore di campo magnetico DXHC series

di campi elettromagneticidi campiprogrammabile

La bobina di Helmholtz è un dispositivo costituito da due (o più) bobine abbinate disposte su un asse comune per produrre un campo magnetico altamente uniforme nella regione centrale. Dexinmag offre configurazioni di bobine di Helmholtz unidimensionali, bidimensionali e tridimensionali, disponibili come generatori di campo CA o CC e in dimensioni e prestazioni personalizzate. Applicazioni:

• Generazione di un campo magnetico standard per test di laboratorio e industriali.
• Offset e compensazione del campo magnetico terrestre per esperimenti e sensori.
• Simulazione di ambienti geomagnetici ed esperimenti di simulazione di interferenze elettromagnetiche.
• Calibrazione di sonde di Hall e vari magnetometri.
• Ricerca sui campi biomagnetici e sulle proprietà magnetiche della materia (magnetizzazione, isteresi, misurazione del flusso).
• Controllo e studio di microswimmer, nanoparticelle magnetiche e nanorobot sotto campi magnetici controllati.
• Cobine di confinamento magnetico per la fisica del plasma e gli esperimenti legati alla fusione (sono disponibili bobine personalizzate di grandi dimensioni).
• Produzione e collaudo di sensori magnetici ad alta precisione.

Principio di funzionamento: Quando due bobine circolari identiche vengono alimentate con corrente nella stessa direzione e sono separate da una distanza specifica, i loro campi si sovrappongono per formare un campo magnetico quasi uniforme vicino al piano centrale. Invertendo le correnti, la sovrapposizione può essere utilizzata per generare una regione di campo vicino allo zero (anti-Helmholtz). Dexinmag fa riferimento alla relazione empirica B ≈ 0,9-μ0-I/R (per due bobine di raggio R separate da 2R) come linea guida per la progettazione. Tipi di prodotto / configurazioni (alto livello):

• Bobina di Helmholtz 1D (unidirezionale) - bobina monoassiale per campi uniformi AC/DC.
• Bobina di Helmholtz 2D - coppia(e) ortogonale(i) che fornisce campi uniformi planari.
• Bobina di Helmholtz 3D / 3 assi - tre coppie di bobine reciprocamente ortogonali per il controllo completo del campo 3D (compresi i campi rotanti e a gradiente).
• Bobina di Helmholtz 3D a diametro uguale - tre bobine con diametro e numero di giri uguali per un volume uniforme compatto.
• Bobina di Helmholtz quadrata - ampie regioni uniformi con cornici quadrate per campioni di grandi dimensioni (lunghezza dei lati fino a metri).
• Bobina di Helmholtz combinata ad alta uniformità (stile Barker) - design delle bobine compensato per espandere e migliorare la regione omogenea.
• Bobine con campo magnetico a gradiente, bobine senza momento magnetico e bobine di Helmholtz a frequenza di potenza (CA) (intensità di campo / uniformità personalizzabili).

Parametri rappresentativi / esempi (estratto dalla tabella Dexinmag):

• DXHC30-50 - raggio 300 mm; campo centrale ≈ 50 Gs; uniformità ~5%; diametro sfera omogenea ~200 mm; potenza tipica ~420 W; peso 1D ≈ 55 kg.
• DXHC30-10 - raggio 300 mm; campo centrale ≈ 10 Gs; uniformità ~0,5%; diametro sfera omogenea ~100 mm; potenza tipica ~90-120 W; peso 1D ≈ 12 kg.
• DXHC30-2 - raggio 300 mm; campo centrale ≈ 2 Gs; uniformità ~0,05-0,01%; diametro omogeneo della sfera ~60-40 mm; potenza tipica ~18-32 W; peso 1D ≈ 3.5 kg.
• DXHC25-1000 - raggio 250 mm; campo centrale ≈ 1000 Gs; uniformità ~5%; diametro omogeneo della sfera ~160 mm; potenza tipica ~5000 W; peso 1D ≈ 500 kg.
• DXHC25-500 - raggio 250 mm; campo centrale ≈ 500 Gs; uniformità ~0,5%; diametro omogeneo della sfera ~100 mm; potenza tipica ~2500 W; peso 1D ≈ 250 kg.
• DXHC20-500 / DXHC20-300 / DXHC20-100 - esempi con raggio 200 mm che offrono campi centrali rispettivamente di 500/300/100 Gs (uniformità e potenza in scala per modello).
• Esempi di modelli più piccoli (serie DXHC15, DXHC10, DXHC7) - raggi 150-70 mm con campi centrali da pochi G a centinaia di G a seconda del modello; adatti a setup compatti ed esperimenti da banco.

Caratteristiche principali e note di progettazione:

• Disponibile in versione AC e DC; può produrre campi forti uniformi, gradienti e campi magnetici rotanti (i sistemi Dexinmag supportano il controllo ad anello chiuso in intervalli selezionati, ad esempio 0-20 Hz e 0-200 Gs per alcuni sistemi 3D).
• Quando richiesto, i telai e i supporti sono amagnetici; il raggio della bobina è raccomandato almeno ~2,5× il campione più grande per garantire che il campione si inserisca nella regione omogenea.
• Connettori standard: Connettori standard: prese Amphenol/aeronautiche, morsetti, prese a banana, ecc.; le bobine multiasse hanno connettori/canali di azionamento separati (ad esempio, le unità a 3 assi hanno in genere tre connettori e alimentazioni indipendenti).
• Sono disponibili progetti personalizzati e installazione/test in loco; Dexinmag produce un'ampia gamma di modelli standard (DXHCxx-yy) e assemblaggi personalizzati per applicazioni speciali.

Caratteristiche/specifiche tecniche:

• Produttore / marchio: Dexinmag (Xiamen Dexing Magnet Tech Co., Ltd.).
• Denominazione / serie: Serie DXHC (più modelli DXHC, ad es, DXHC30-50, DXHC25-1000, DXHC20-500, DXHC15-50, DXHC10-200, DXHC7-100).
• Funzione: generazione di campi magnetici uniformi (CA/CC), campi a gradiente e campi rotanti; calibrazione di magnetometri; simulazione di ambienti geomagnetici e EMI; pilotaggio di microscuotitori magnetici/particelle.
• Campo centrale disponibile: da pochi Gs fino a 1000+ Gs a seconda del modello (si vedano gli esempi della tabella dei modelli).
• Raggi tipici delle bobine: comunemente da 70 mm fino a 300 mm (e dimensioni maggiori personalizzate per progetti di grandi campioni o installazioni).
• Uniformità: dipende dal modello (gli esempi variano da livelli inferiori al 100% a diversi punti percentuali, a seconda della progettazione e della compensazione dell'omogeneità).
• Gamma di potenza: da pochi watt (modelli piccoli) a diversi kilowatt (modelli grandi/ad alto campo) - dipende dal modello.
• Peso: dipende dal modello (gli esempi vanno da pochi kg per le bobine piccole a diverse centinaia di kg per le unità ad alto campo di grandi dimensioni).
• Opzioni: bobine a singolo asse, a due assi, a tre assi, 3D a diametro uguale, telai quadrati, bobine combinate ad alta uniformità (Barker), bobine a gradiente, configurazioni di bobine senza magnetismo.
