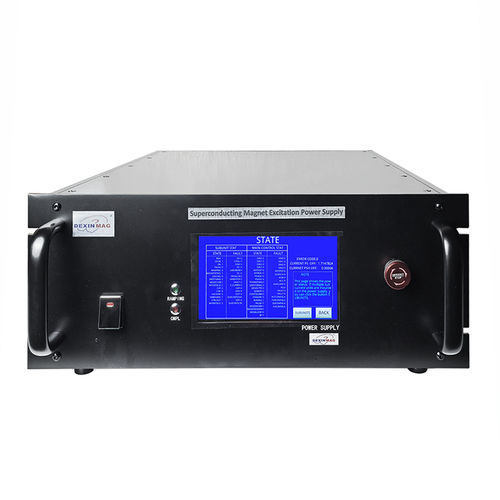

Alimentatore elettrico rack 19" DXNT120-8-5Q

AC/DCregolatoa corrente costante

Panoramica

La serie DXNT di alimentatori per magneti superconduttori di Dexinmag è una sorgente di corrente bipolare completamente digitale ad alta stabilità, progettata per magneti superconduttori. Utilizza una preregolazione a commutazione seguita da una regolazione lineare per ottenere elevata efficienza e basso ripple. La serie è modulare e copre intervalli di corrente da 100 A a 1000 A.

Caratteristiche principali

• Commutazione automatica tra controllo a corrente costante e tensione costante, adatta a magneti con grande induttanza.
• Rilevamento dello stato dell'interruttore di inversione in uscita; se l'interruttore è connesso l'utente può impostare corrente negativa e il controllo interno gestisce l'uscita bipolare.
• Velocità di carica/scarica e tensione di corrente costante impostabili a tratti per profili di corrente flessibili.
• Modalità di uscita a quattro quadranti che supporta correnti e tensioni positive/negative per carica e scarica controllata del magnete.
• Rilevamento automatico del quench con ingresso per segnale di quench esterno.
• Controllo integrato di scarica in caso di quench: la resistenza di scarica abbinata può essere collegata automaticamente per scaricare l'energia.
• Controllo locale tramite touchscreen LCD da 7 pollici ad alta risoluzione con interfaccia a menu.
• Controllo remoto via USB (Tipo B) e LAN (RJ45); RS-485 supportato per controllo in parallelo di più alimentatori.
• Supporto per funzionamento in parallelo per espandere la corrente totale; ogni unità indirizzabile tramite bus.
• Protezioni complete che monitorano rete, raffreddamento e stato del sistema; visualizzazione degli errori e pulsante di arresto di emergenza con collegamento automatico del circuito di scarica dell'energia.

Parametri tecnici (riassunto dalla tabella)

• Modelli DXNT disponibili: DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Ingresso: monofase (220±10% VAC) per i modelli più piccoli; trifase cinque fili (380±10% VAC) per i modelli più grandi.
• Potenza di ingresso (per modello): 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Tipo di uscita: corrente costante bipolare, quattro quadranti.
• Modalità di uscita: controllo di regolazione lineare impostato digitalmente.
• Range di corrente (per modello): ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Tensione di uscita: +8 / -5 V per tutti i modelli.
• Reattanza induttiva del carico: 0–100 H.
• Stabilità: ±15 ppm/h (dopo 30 min di preriscaldamento).
• Ripple (RMS): 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Risoluzione impostazione uscita: 20 bit.
• Precisione di uscita (per modello): 0.02% ± 3 mA (120), 0.02% ± 5 mA (240), 0.02% ± 8 mA (360), 0.01% ± 5 mA (500), 0.01% ± 10 mA (1000).
• Velocità di variazione (rampa): 0.0007–120 A/s (120), 0.0014–240 A/s (240), 0.0021–360 A/s (360), 0.003–500 A/s (500), 0.006–1000 A/s (1000).
• Risoluzione impostazione tensione clamp: 0.1 V; accuratezza clamp: 0.5 ± 0.1 V.
• Visualizzazione – risoluzione corrente: 24 bit; accuratezza corrente (visualizzazione): variabile per modello (da 0.05%±5 mA a 0.02%±10 mA).
• Risoluzione tensione (visualizzazione): 24 bit; accuratezza tensione: 0.2% ± 100 mV.
• Frequenze aggiornamento / lettura-scrittura: aggiornamento display 1 volta/s; lettura/scrittura computer 5 volte/s.
• Interfacce: USB (Tipo B) e LAN (RJ45); RS-485 per controllo parallelo.
• Interruttore di riscaldamento superconduttore (opzione): corrente 10–1200 mA (DAC 12 bit), tensione 3–20 V, accuratezza 2% ± 3 mA, connettore a vite aviatorio XS16J4A.
• Temperatura di esercizio: 0–40 °C.
• Raffreddamento: raffreddamento ad aria forzata (velocità ventola regolata); opzione raffreddamento ad acqua 3 L/min.
• Connessione elettrica: cavi di alimentazione standard per modello (10 A, 16 A, 25 A, >4 mm², >10 mm²); diametri raccomandati per l'uscita aumentano con il modello (>25 mm² fino a >300 mm²).
• Dimensioni (L×A×P) esempi: 482.6 × 177 × 530 mm; 482.6 × 444.5 × 53 mm; 482.6 × 666 × 530 mm; 482.6 × 533 × 530 mm; 482.6 × 1066 × 530 mm.
• Peso (per modello): ca. 30 kg (più piccolo) fino a 300 kg (più grande).

Caratteristiche / specifiche tecniche

• Marca: Dexinmag
• Modello principale presentato: DXNT120-8-5Q
• Serie: DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Uscita: corrente costante bipolare, quattro quadranti; regolazione lineare digitale.
• Intervallo nominale tensione di uscita: +8 / -5 V; induttanza di carico fino a 100 H.
• Interfacce: USB (Tipo B), LAN (RJ45), RS-485 per controllo in parallelo.
• Controllo/display: touchscreen 7 pollici; impostazione 20 bit, display 24 bit.
• Protezione e gestione del quench: rilevamento del quench, circuito di scarica automatico con resistenza dedicata, arresto di emergenza.
• Raffreddamento: aria forzata con opzione acqua (3 L/min).
