Fonte di corrente DC DX series

programmabile

La sorgente di corrente programmabile (serie DX) è un alimentatore a corrente continua costante ad ampio spettro e ad alta precisione che offre una risposta rapida, una corrente costante di alta precisione e un funzionamento stabile a lungo termine per carichi resistivi, induttivi e capacitivi. Poiché la corrente di uscita di una sorgente di corrente è fissa, essa si comporta in serie con elementi circuitali esterni come una sorgente di corrente ideale; può essere convertita in modo equivalente a una sorgente di tensione nelle trasformazioni circuitali standard. Caratteristiche principali

• Uscita di corrente continua programmabile ad ampio spettro con risposta rapida ed elevata stabilità.
• Impostazione di corrente ad alta precisione e basso ripple/rumore per applicazioni di misura e controllo sensibili.
• Adatto per carichi resistivi, induttivi e capacitivi (elettromagneti, bobine, LED, sistemi di misura di precisione).
• Molteplici opzioni di raffreddamento e configurazione in tutta la famiglia di prodotti DX (raffreddamento ad aria forzata, ad acqua, design bipolare vero).

Applicazioni

• Magnetismo: bobine di Helmholtz; bobine di Maxwell; elettromagneti medi; solenoidi ad alta potenza.
• Elettrica: sistemi di misura in vero ohm; misura di precisione a bassa resistenza; calibrazione del campo di corrente del multimetro (livello 0.1 livello).
• Sistemi di test: Sistemi di test Hall; magnetometro a campione vibrante (VSM); sistemi di misurazione magnetica a film sottile; sistemi di campo magnetico a bobina 3D; campi magnetici rotanti.
• Rilevamento della linea di produzione: Misura di precisione online a bassa resistenza; rilevamento della temperatura di funzionamento dei trasformatori; controllo e rilevamento di precisione dei motori.
• Illuminazione a semiconduttori: Test di invecchiamento di LED ad alta potenza; test di invecchiamento di lampade LED ad alta tensione.
• Sistemi di controllo: Controllo di precisione della temperatura; controllo elettrochimico di precisione.

Caratteristiche/specifiche tecniche

• Nome della serie: serie DX.
• Prestazioni generali: alta precisione, basso ripple e rumore, risposta rapida; i valori tipici del ripple di rumore e la larghezza di banda sono elencati di seguito per ogni modello (larghezza di banda 300 kHz dove indicato).
• DX-F2002 - Corrente di uscita: ±105 mA; Risoluzione del passo: 1 μA (1/105.000); Precisione: ±(0,015% valore impostato + 2 μA); Ondulazione di rumore effettiva: 1,2 μA (BW 300 kHz); Gamma di tensione di uscita: 0-105 V; Potenza di uscita massima: 10 W; Impedenza di uscita: 500 MΩ; Coefficiente di temperatura (25±10°C): ±2 ppm/°C (max).
• DX-F2005 - Corrente di uscita: ±1200 mA; Risoluzione del passo: 10 μA (1/120.000); Precisione: ±(0,015% valore impostato + 20 μA); Ondulazione effettiva del rumore: 12 μA (BW 300 kHz); Gamma di tensione di uscita: 0-42 V; Potenza di uscita massima: 50 W; Impedenza di uscita: 100 MΩ; Coefficiente di temperatura: ±2 ppm/°C (max).
• DX-F2030 - Corrente di uscita: ±10 A; Risoluzione di passo: 0.1 mA (1/100.000); Precisione: ±(0,1% valore impostato + 2 mA); Ondulazione effettiva del rumore: 0.7 mA (BW 300 kHz); Gamma di tensione di uscita: 0-100 V; Potenza di uscita massima: 1000 W; Impedenza di uscita: 300 kΩ; Coefficiente di temperatura: ±20 ppm/°C (max).

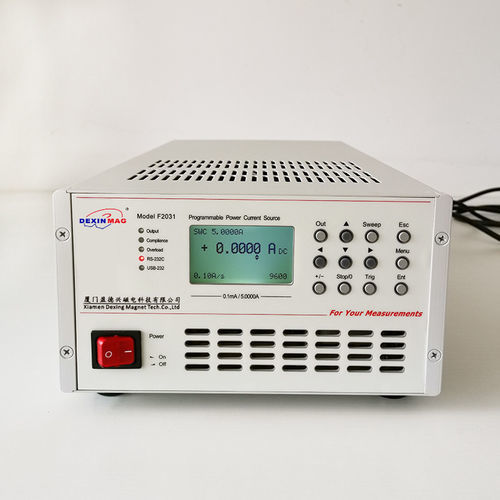

• DX-F2031 - Corrente di uscita: ±5 A; Risoluzione di passo: 0.05 mA (1/100.000); Precisione: ±(0,1% valore impostato + 1 mA); Ondulazione effettiva del rumore: 0.2 mA (BW 300 kHz); Campo di tensione di uscita: 0-60 V; Potenza di uscita massima: 300 W; Impedenza di uscita: 2,5 MΩ; Coefficiente di temperatura: ±5 ppm/°C (max).
• DX-F2036 - Corrente di uscita: ±10 A; Risoluzione di passo: 0.1 mA (1/100.000); Precisione: ±(0,1% valore impostato + 2 mA); Ondulazione effettiva del rumore: 0.5 mA (BW 300 kHz); Gamma di tensione di uscita: 0-170 V; Potenza di uscita massima: 1700 W; Impedenza di uscita: 300 kΩ; Coefficiente di temperatura: ±20 ppm/°C (max).
• DX-F2070 (raffreddamento ad acqua) - Corrente di uscita: ±65 A; Risoluzione passo: 1 mA (1/65.000); Precisione: ±(0,1% valore impostato + 10 mA); Ondulazione effettiva del rumore: 3.5 mA (BW 300 kHz); Gamma di tensione di uscita: 0-120 V; Potenza di uscita massima: 7800 W; Impedenza di uscita >500 kΩ; Coefficiente di temperatura: ±20 ppm/°C (max).
• DX-F2071 (raffreddamento ad aria forzata) - Corrente di uscita: ±33 A; Risoluzione passo: 0.1 mA (1/330.000); Precisione: ±(0,1% valore impostato + 5 mA); Ondulazione effettiva del rumore: 1,8 mA (BW 300 kHz); Gamma di tensione di uscita: 0-120 V; Potenza di uscita massima: 3960 W; Impedenza di uscita >500 kΩ; Coefficiente di temperatura: ±20 ppm/°C (max).
• DX-F2106 (vero bipolare) - Corrente di uscita: ±2500 mA; Risoluzione del passo: 10 μA (1/250.000); Precisione: ±(0,015% valore impostato + 50 μA); Ondulazione effettiva del rumore: 70 μA (BW 300 kHz); Gamma di tensione di uscita: 0-21 V; Potenza di uscita massima: 50 W; Impedenza di uscita: 100 MΩ; Coefficiente di temperatura: ±2 ppm/°C (max).
• DX-F2130 (vero bipolare) - Corrente di uscita: ±10 A; Risoluzione del passo: 10 μA (1/1.000.000); Precisione: ±(0,05% valore impostato + 2 mA); Ondulazione effettiva del rumore: 1 mA (BW 300 kHz); Gamma di tensione di uscita: 0-60 V; Potenza di uscita massima: 600 W; Impedenza di uscita >1 MΩ; Coefficiente di temperatura: ±10 ppm/°C (max).
