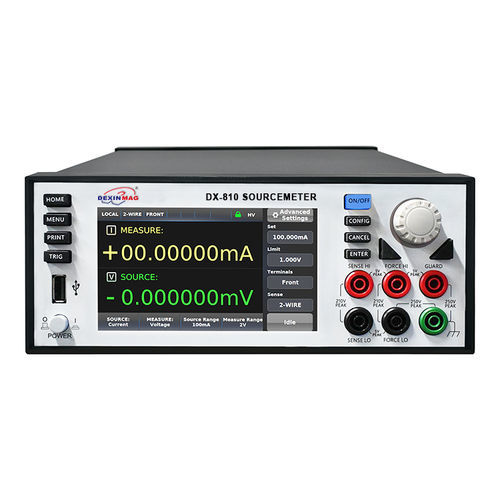

Unità di alimentazione e misura Ethernet DX-810

con uscita digitaleUSBGPIB

Un'unità di misura sorgente (SMU) ad alta precisione progettata per un'ampia gamma di applicazioni, tra cui i moderni dispositivi a semiconduttore, i nanodispositivi, i materiali delle batterie, i semiconduttori organici e i sensori di precisione. Offre basso rumore, alta precisione ed elevata accuratezza con un touchscreen capacitivo intuitivo e interfacce digitali compatibili con SCPI per test automatizzati. Caratteristiche:

• Accuratezza di misura di base: 0,012%
• Gamme di corrente (I): 10 nA - 1 A
• Gamme di tensione (V): 20 mV - 200 V
• Rumore di banda larga: 3 mVrms (tipico)
• Risoluzione (I/V): 4 fA / 8 nV
• Interfacce: GPIB, USB, Ethernet (anche USB 2.0 host e Digital I/O)
• Compatibile con KEITHLEY 2450 (compatibilità di comando)

Specifiche di corrente

• 10 nA - Risoluzione della sorgente: 200 fA; Precisione della sorgente (23° ± 5℃, 1 anno): 0.100% + 100 pA; Risoluzione di misura: 4 fA; carico di tensione: <100 μV; precisione di misura: 0,100% + 100 pA
• 100 nA - Risoluzione della sorgente: 2 pA; precisione della sorgente (23° ± 5℃, 1 anno): 0.100% + 100 pA; Risoluzione di misura: 4 fA; carico di tensione: <100 μV; precisione di misura: 0,100% + 100 pA
• 1 μA - Risoluzione della sorgente: 20 pA; precisione della sorgente: 0,025% + 200 pA; risoluzione di misura: 40 fA; carico di tensione: <100 μV; precisione di misura: 0,022% + 200 pA
• 10 μA - Risoluzione della sorgente: 200 pA; precisione della sorgente: 0,025% + 1 nA; risoluzione di misura: 400 fA; carico di tensione: <100 μV; precisione di misura: 0,022% + 500 pA
• 100 μA - Risoluzione della sorgente: 2 nA; precisione della sorgente: 0,025% + 10 nA; risoluzione di misura: 4 pA; carico di tensione: <100 μV; precisione di misura: 0,022% + 5 nA
• 1 mA - Risoluzione della sorgente: 20 nA; precisione della sorgente: 0,020% + 100 nA; risoluzione di misura: 40 pA; carico di tensione: <100 μV; precisione di misura: 0,020% + 50 nA
• 10 mA - Risoluzione della sorgente: 200 nA; precisione della sorgente: 0,025% + 1 μA; risoluzione di misura: 400 pA; carico di tensione: <100 μV; precisione di misura: 0,025% + 500 nA
• 100 mA - Risoluzione della sorgente: 2 μA; precisione della sorgente: 0,025% + 10 μA; risoluzione di misura: 4 nA; carico di tensione: <100 μV; precisione di misura: 0,025% + 5 μA
• 1 A - Risoluzione della sorgente: 20 μA; precisione della sorgente: 0,045% + 900 μA; risoluzione di misura: 400 nA; onere di tensione: <100 μV; precisione di misura: 0,040% + 400 μA

Specifiche di tensione

• 20 mV - Risoluzione: 400 nV; Precisione (23° ± 5℃, 1 anno): 0.025% + 100 μV; Risoluzione di misura: 8 nV; Resistenza di ingresso: 10 GΩ; Precisione di misura: 0,020% + 100 μV
• 200 mV - Risoluzione: 4 μV; Precisione: 0,020% + 150 μV; Risoluzione di misura: 80 nV; Resistenza di ingresso: >10 GΩ; Precisione di misura: 0,012% + 150 μV
• 2 V - Risoluzione: 40 μV; Precisione: 0,015% + 150 μV; Risoluzione di misura: 80 nV; Resistenza di ingresso: >10 GΩ; Precisione di misura: 0,012% + 150 μV
• 20 V - Risoluzione: 400 μV; Precisione: 0,020% + 2,2 mV; Risoluzione di misura: 800 nV; Resistenza di ingresso: >10 GΩ; Precisione di misura: 0,018% + 1,5 mV
• 200 V - Risoluzione: 4 mV; Precisione: 0,020% + 24 mV; Risoluzione di misura: 8 μV; Resistenza di ingresso: >10 GΩ; Precisione di misura: 0,018% + 18 mV

Uscita a quattro quadranti Lo strumento supporta le modalità di tensione e di sorgente/carico di corrente a quattro quadranti, consentendo l'uso come sorgente di precisione, misuratore o carico elettronico. Può funzionare in modalità di carico capacitivo supportando carichi capacitivi fino a 50 μF, utile per i test di carica e scarica di batterie/supercondensatori. Interfaccia utente e I/O

• Touchscreen capacitivo da 5 pollici ad alta risoluzione con pulsanti e manopole integrati per il controllo intuitivo, la scansione, la visualizzazione delle curve, l'analisi dei dati e il controllo del trigger
• Prese a banana sul pannello anteriore per comode connessioni; connettore triax sul pannello posteriore (protezione) per misure a basso rumore e bassa perdita
• Comunicazione digitale: Seriale USB, GPIB, Gigabit Ethernet, USB 2.0 host, I/O digitale; compatibile con SCPI

Caratteristiche / specifiche tecniche:

• Potenza massima di uscita: 20 W (sorgente o carico a quattro quadranti)
• Passi di tensione: 20 mV - 200 V in 5 passi
• Passi di corrente: 10 nA - 1 A in 9 passi
• Accuratezza della protezione da sovratensione: 5%
• Alimentazione: 100 V - 240 V RMS
• Tempo di stabilizzazione dell'uscita: 500 μs (marcia 20 V, limite di corrente 100 mA)
• Tasso di rotazione della tensione di uscita: 0.25 V/μs (passi da 200 V)
• Rumore della sorgente di tensione: 2 mVrms tipico (10 Hz - 20 MHz)
• Tasso di campionamento: fino a 38,4 kS/s
• Capacità di memorizzazione dei dati: cache massima 100000 × 100 punti di campionamento
• Dimensioni totali (mm): 222 (L) × 426 (P) × 88 (H)
