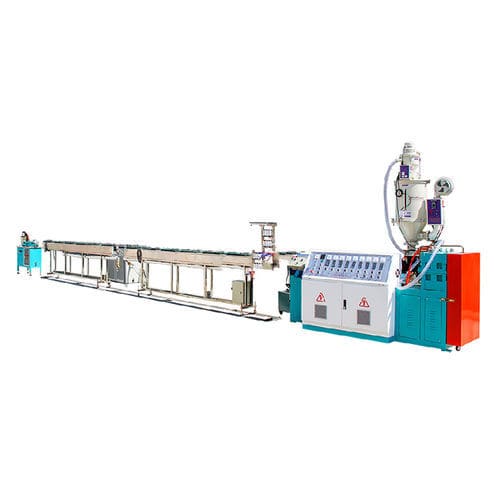

Linea di estrusione controllata da PLC Door Gasket Production Linecon raffreddamento ad acquaper profilatiper PVC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Altre caratteristiche
- controllata da PLC, con raffreddamento ad acqua
- Tipo
- per profilati
- Tipo di materiale
- per PVC
Descrizione
Panoramica:
Applicazioni:
Flusso di lavorazione:
Componenti principali / attrezzature incluse (sintesi):
Componenti dettagliati e voci tecniche:
Note e punti chiave:
Specifiche tecniche:
- La linea di produzione guarnizioni per porte è una linea automatizzata di estrusione e finitura in PVC progettata per produrre guarnizioni per porte di frigoriferi e elettrodomestici in diversi profili e specifiche, con essiccazione, estrusione, raffreddamento, taglio, punzonatura e movimentazione robotizzata integrati.
Applicazioni:
- Guarnizioni per frigoriferi, ghiacciaie e armadi per bevande
- Guarnizioni per erogatori d'acqua, armadi sterilizzatori, apparecchi da cucina e altri usi domestici o industriali
Flusso di lavorazione:
- Pre-miscelazione manuale del materiale PVC modificato (≤3%–5% materiale sbriciolato)
- Essiccazione e carico automatici
- Plasticizzazione nella tramoggia dell'estrusore ed estrusione attraverso la matrice
- Raffreddamento nello stampo e profilatura
- Raffreddamento mediante vasca d'acqua a circuito
- Soffiaggio con aria compressa per rimuovere l'acqua
- Macchina di trazione (haul-off) tira il profilo
- Foratura/punzonatura automatica tramite punzonatrice e stampo
- Macchina ausiliaria di trazione
- Taglio angolo a 45° di precisione (macchina di taglio)
- Robot preleva automaticamente le parti tagliate
- Le guarnizioni finite vengono rimosse e ispezionate manualmente
Componenti principali / attrezzature incluse (sintesi):
- Estrusore PVC morbido — 1 set
- Principali elementi elettrici per l'estrusore (inverter, contattori, regolatori di temperatura, voltmetro, interruttore di sovraccarico, ecc.)
- Matrice e stampo — 1 set (materiale 4Cr13)
- Vasche di raffreddamento — 2 set (acciaio inox, piastra schiumata rivestita)
- Chiller — 1 set
- Macchina di trazione (haul-off) — 1 set
- Punzonatrice automatica — 1 set
- Macchina di taglio a 45° — 1 set (controllo PLC)
- Bracci meccanici / robot — 1 set
Componenti dettagliati e voci tecniche:
- Estrusore PVC morbido — 1 set con dettagli vite & cilindro:
- Diametro vite: Φ75 mm
- Numero di vite: 1
- Potenza riscaldamento cilindro: 12 KW
- Potenza raffreddamento a ventola: 180 W × 4
- Potenza matrice: 2–4 KW
- Profondità di nitrurazione: 0,40–0,70 mm
- Durezza nitrurazione (HV): 890–980
- Rugosità superficiale: Ra0.8–Ra1.6
- Tolleranza di linearità: ≤0.015
- Produttività: 60–80 kg/h
- Tipo riscaldamento: elettrico, anello riscaldante in alluminio
- Materiale vite & cilindro: 38CrMoALA con nitrurazione profonda
- Macchina principale (centro meccanico):
- Altezza centro: 1000 mm (in accordo con lo stampo)
- Alimentazione/essiccatore: essiccatore e caricatore automatici (capacità 50 kg)
- Macchina cambio schermo idraulica materiale: 38CrMoAL
- Contatto matrice: tipo flange con bulloni
- Potenza totale (circa): ≈38 KW
- Principali elementi elettrici (marchi & quantità):
- Inverter: Easy drive — 1
- Contatore frequenza digitale: Xiamen — 1
- Contattori: SIEMENS — 13
- Regolatori temperatura: RKC — 8
- Voltmetro: CHINT — 1
- Interruttore di sovraccarico: CHINT — 1
- Matrice e stampo: 1 set — Materiale: 4Cr13
- Vasche di raffreddamento (2 set):
- Materiale: acciaio inox con rivestimento in piastra schiumata
- Forma di raffreddamento: spruzzo, ugelli: 25 per set × 2 = 50
- Lunghezza: 4 m/set × 2 = 8 m totali
- Alimentazione acqua: circolazione automatica d'acqua riciclata
- Chiller: 1 set (supporta raffreddamento a circuito)
- Macchina di trazione componenti:
- Motore: marchio di primo piano Cina
- Inverter: Easy drive
- Ritardatore temporale: prodotto in Cina
- Punzonatrice automatica componenti/specs:
- Motore: 120 W, 50 Hz, 380 V
- Interruttore fotoelettrico: OMRON
- Elementi pneumatici magnetici: prodotti in Cina
- Macchina di taglio 45° componenti/specs:
- Sistema PLC: OMRON (Giappone)
- Elementi pneumatici: SXPC (Cina)
- Motore servo: Delta
- Contattore: Schneider
- Finecorsa: OMRON (Giappone)
- Bracci meccanici / robot componenti/specs:
- Foto switch: OMRON
- Motore: marchio di primo piano in Cina
Note e punti chiave:
- Linea progettata per elevata automazione e requisiti ambientali, compatibile con i processi comuni per la produzione di guarnizioni per frigoriferi.
- Il produttore dichiara un storico di forniture a grandi aziende cinesi del settore degli elettrodomestici (esempi forniti dal produttore).
Specifiche tecniche:
- Nome prodotto: Linea di produzione guarnizioni per porte
- Denominazione commerciale (modello/serie): Door Gasket Production Line
- Diametro vite estrusore: Φ75 mm
- Produzione estrusore: 60–80 kg/h
- Potenza riscaldamento cilindro: 12 KW
- Potenza matrice: 2–4 KW
- Potenza totale installata: ≈38 KW
- Ventilatori raffreddamento cilindro: 180 W × 4
- Profondità nitrurazione: 0,40–0,70 mm
- Durezza nitrurazione (HV): 890–980
- Rugosità superficiale: Ra0.8–Ra1.6
- Tolleranza di linearità: ≤0.015
- Altezza centro macchina principale: 1000 mm (in accordo con lo stampo)
- Vasche di raffreddamento: 2 set, 4 m ciascuna (8 m totale), ugelli 25/set × 2
- Capacità essiccatore di alimentazione: 50 kg
- Marche elettriche chiave: SIEMENS, RKC, CHINT, OMRON, Schneider, Delta
