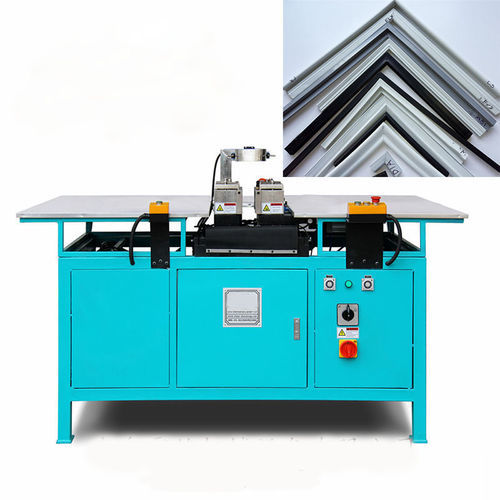

Macchina saldatrice a piastra riscaldante Refrigerator Door Gasket Welding Machine

a resistenzaper guarnizioni di tenuta220 V monofase

La saldatrice per guarnizioni di porta frigorifero è progettata per saldare guarnizioni di porte e guarnizioni in gomma. Offre una struttura compatta, uso agevole e controllo preciso della temperatura. Disponibile nelle configurazioni doppio angolo e angolo singolo (automatica, semiautomatica e manuale) per linee di produzione e riparazioni mobili/sul posto.

Caratteristiche principali

• Controllo di automazione industriale PLC con componenti pneumatici OMRON per garantire stabilità del programma e controllo costante del processo.
• Progettazione completamente automatica a doppio foro con rimozione automatica dei materiali residui per ottenere angoli di saldatura lisci, resistenti ed estetici e migliorare l'efficienza produttiva.
• Stampi e attrezzature divisi in strati superiore e inferiore; azionati da guide lineari di precisione per garantire accuratezza di posizionamento. Sequenza tipica di saldatura: riscaldamento automatico (tipo forno) → adsorbimento a vuoto → pulizia del bordo di saldatura → raffreddamento interno → raffreddamento esterno → espulsione automatica.
• Protezione di sicurezza completa: protezione fotoelettrica davanti allo stampo, pulsante di avvio a due mani e interruttore di taglio (il quadro elettrico si apre solo a macchina spenta) per ridurre i rischi di schiacciamento e di scosse elettriche.
• Progettata sia per la produzione industriale (doppio angolo e angolo singolo automatico) sia per la manutenzione portatile/esterna (modello manuale ad angolo singolo) con semplici passaggi operativi.

Varianti / Uso

• Doppio angolo: per linee di produzione ad alto volume che richiedono due saldature d'angolo per ciclo; privilegia automazione, stabilità e qualità della saldatura.
• Angolo singolo automatico: opzione automatizzata ad alta potenza per saldatura a singolo angolo in ambienti di produzione.
• Angolo singolo semiautomatico: combina attività automatiche e dell'operatore per la saldatura di routine a 90° delle strisce di tenuta in produzione giornaliera.
• Angolo singolo manuale: unità portatile e leggera per riparazioni in campo e operazioni mobili; funzionamento semplice in quattro passaggi per i team di manutenzione.

Specifiche tecniche

• Modello / Denominazione: Saldatrice per guarnizioni di porta frigorifero (varianti Doppio angolo e Angolo singolo).
• Doppio angolo — Dimensioni: 1840 × 1300 × 1220 mm.
• Doppio angolo — Potenza totale: 2.1 kW.
• Doppio angolo — Potenza sistema riscaldamento elettrico: 1.95 kW.
• Doppio angolo — Corsa di serraggio orizzontale: 50 mm.
• Doppio angolo — Corsa di serraggio longitudinale: 98 mm.
• Doppio angolo — Capacità: 500–600 set/giorno (può raggiungere 600–650 set/turno come indicato).
• Doppio angolo — Ciclo di saldatura tipico (per doppio angolo): 11–14 s.
• Angolo singolo automatico — Potenza: 15 kW; Frequenza: 50–60 Hz.
• Angolo singolo semiautomatico — Dimensioni: 1730 × 1230 × 1050 mm.
• Angolo singolo semiautomatico — Corsa di serraggio orizzontale: 20–30 mm.
• Angolo singolo semiautomatico — Corsa di riscaldamento: 140 mm.
• Angolo singolo semiautomatico — Potenza riscaldamento sistema: 1.75 kW.
• Angolo singolo semiautomatico — Capacità: 200–300 set/giorno.
• Angolo singolo semiautomatico — Alimentazione: 220 V, 50 Hz; Potenza ventilatore: 60 W.
• Angolo singolo semiautomatico — Materiale stampo: 2Cr13.
• Angolo singolo manuale — Peso totale (portatile): 20 kg; Potenza riscaldamento: 300 W; Tempo di saldatura: 11–14 s.
• Sequenza di saldatura: riscaldamento automatico (forno) → adsorbimento a vuoto → pulizia del bordo di saldatura → raffreddamento interno → raffreddamento esterno → espulsione automatica.
• Sicurezza: protezione fotoelettrica, avvio a due mani, interruttore di taglio HZ12-25 (quadro elettrico si apre solo a macchina spenta).
• Controllo e componenti: controllo di automazione industriale PLC; componenti pneumatici OMRON nel sistema di avvio.
