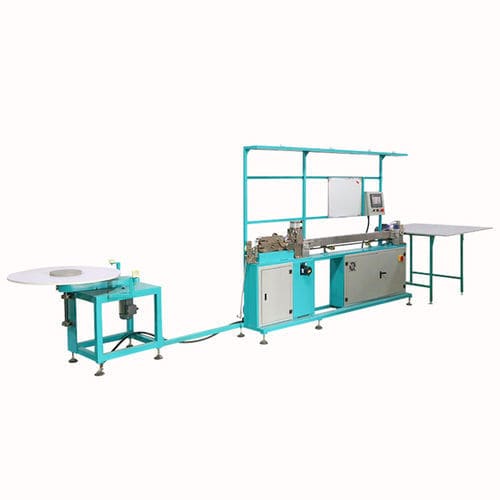

Macchina inseritrice Magnet strip inserting machine

La macchina per l'inserimento di striscia magnetica è una macchina di produzione servo-controllata progettata per inserire strisce magnetiche in guarnizioni in PVC morbido utilizzate per porte di frigoriferi. È dotata di sistema di controllo servo Mitsubishi con input parametri tramite touch-screen. La trasmissione è assicurata da un motore servo e un cilindro. La striscia magnetica viene alimentata da una svolgitore/alimentatore e può essere inserita nelle guarnizioni con un angolo di 45°.

Componenti principali

• Dispositivo di distensione della striscia magnetica
• Tenditore della striscia magnetica
• Dispositivo di rilevamento magnetico
• Dispositivo di trascinamento (haul-off) della striscia magnetica
• Dispositivo di taglio della striscia magnetica
• Dispositivo di inserimento della striscia magnetica

Specifiche tecniche

• Sistema di controllo: controllo servo Mitsubishi; touch screen per inserimento dimensioni/parametri
• Funzione: inserire striscia magnetica in guarnizione in PVC morbido (guarnizione porta frigorifero), inserimento a 45°
• Alimentazione (tabella): 380V 50Hz
• Alimentazione elettrica (riepilogo): 380V/50Hz/16A (progettata secondo requisiti cliente)
• Corrente: 16A
• Potenza massima: 1,6 KW (riepilogo prodotto) / 3,5 KW (tabella tecnica)
• Precisione: <±0,1 mm
• Portata produttiva: 1–20 m/min
• Dimensioni dispositivo svolgitore: 1200 × 1200 × 1200 mm
• Peso dispositivo svolgitore: 120 Kg
• Dimensioni macchina complessive: 4200 × 650 × 1450 mm
• Peso totale: 540 Kg
• Dimensioni lavorabili: 1300 × 1200 × 1100 mm
• Peso lavorabile: 45 Kg
• Dimensioni pannello di controllo: 500 × 600 × 1100 mm
• Produzione (circa): 10.000 m / 12 ore
