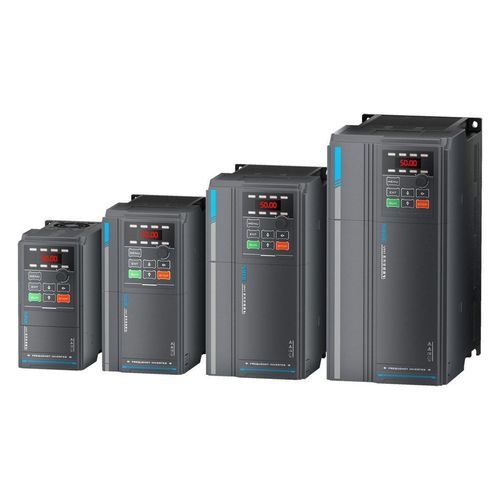

Convertitore di frequenza sincrono VH1 series

asincronoa controllo vettorialedigitale

Panoramica del prodotto
La serie VH1 è un convertitore di frequenza vettoriale ad anello aperto lanciato da XINJE per applicazioni a bassa potenza. Offre dimensioni compatte, elevata conformità EMC e un alto grado di protezione. È adatto per piccole macchine di automazione, tra cui macchine di verniciatura a rulli per la lavorazione del legno, macchine per alimenti e bevande, attrezzature di imballaggio, linee di convogliamento logistiche, impianti fotovoltaici, ventilatori e pompe.

Caratteristiche principali

• Design compatto: densità di potenza ottimale per ridurre il volume del prodotto; supporta installazione parallela senza interspazi in spazi ridotti (temperatura ambiente inferiore a 40°C).
• Integrato e versatile: supporta gli algoritmi di controllo VF e SVC; piattaforma basata su ARM; controllo sincrono e asincrono (operazione sincrona supportata da 2,2 kW).
• Uscita per carichi pesanti: modulo IGBT standard che consente 150 % di sovraccarico per 1 minuto; funzione di frenata standard integrata per arresti controllati.
• Configurazione semplice e rapida: manopola regolabile di tipo potenziometro per la regolazione della velocità.
• Supporto pannello LCD esterno: caricamento/scaricamento parametri con un clic tramite pannello LCD esterno opzionale.
• Supporto software PC: debug e monitoraggio in loco tramite software; ingressi digitali configurabili a 5 canali NPN/PNP.
• Progettazione EMC ad alta specifica: filtro RFI integrato per ridurre le interferenze elettromagnetiche.
• Progettazione termica e affidabilità: condotto dell'aria indipendente per una dissipazione del calore efficace; rivestimento completo del PCB per resistere a olio e umidità.
• Molteplici opzioni di installazione e certificazione CE (UE).

Applicazioni

• Macchine per verniciatura a rulli per la lavorazione del legno
• Macchinari per alimenti e bevande
• Attrezzature per l'imballaggio
• Linee di convogliamento logistiche
• Sistemi fotovoltaici
• Ventilatori e pompe

Specifiche tecniche

• Famiglia / serie prodotto: VH1
• Tipo: inverter vettoriale Economy ad anello aperto (VFD)
• Algoritmo di controllo: VF e SVC supportati
• Piattaforma: basata su ARM; supporta controllo sincrono e asincrono (sincrono da ≥ 2,2 kW)
• Capacità di sovraccarico: 150 % per 1 minuto
• Frenatura: funzione di frenatura standard inclusa
• Ingressi: 5 ingressi digitali configurabili NPN e PNP
• EMC: filtro RFI integrato per maggiore protezione EMC
• Raffreddamento: design con condotto dell'aria indipendente che separa il flusso d'aria dal PCB
• Protezione/verniciatura: rivestimento completo del PCB per resistenza a olio e umidità
• Installazione: possibilità di installazione parallela compatta (temperatura ambiente <40°C)
• Debug: manopola potenziometro e supporto per pannello LCD esterno e debug via software PC
• Certificazioni: certificazione CE (UE)
