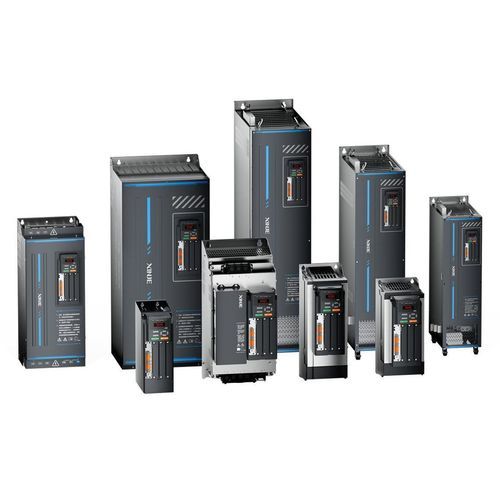

Convertitore di frequenza per encoder VH6-45P5-B

rigenerativoa IGBTCANopen

Panoramica del prodotto
Rete ad alta velocità che supporta i protocolli standard EtherCAT e CANopen. Ampie possibilità di espansione con schede opzionali che forniscono diverse funzioni. Supporta più schede PG per un controllo motore più accurato. Dotato di modulo di frenatura raddrizzatore che consente un bus DC comune per la condivisione dell'energia rigenerata. Progetto con condotto d'aria indipendente per rapida dissipazione del calore e migliore resistenza alla polvere. Pannello LCD disponibile per rapido debug, memorizzazione parametri, upload e download.

Caratteristiche principali

• Funzionamento ad alta velocità: frequenza di uscita massima fino a 1000 Hz per rotazioni ad alta velocità e controllo rigoroso di velocità/coppia.
• Alta stabilità e precisione: gamma di controllo velocità ampliata con fluttuazione stabilizzata a circa 0,2% per migliorare la precisione delle azioni meccaniche.
• Adattabilità a carichi d'urto: risposta di coppia rapida ai cambiamenti improvvisi di carico tramite feedback della corrente motore; velocità e posizione del rotore regolano corrente e coppia di uscita per sopprimere le vibrazioni.
• Controllo vettoriale della coppia avanzato: moduli IGBT integrati che erogano fino al 180% di coppia allo spunto a 0,5 Hz. Supporta 150% di sovraccarico per 1 minuto ogni 300 s e 180% per 3 s.
• Efficienza energetica e tutela ambientale: i reattori DC migliorano il fattore di potenza e riducono le armoniche alla connessione di alimentazione; il bus DC comune consente ai convertitori di condividere energia rigenerata.
• Gamma di potenza dell'unità di frenatura ampliata: gamma di potenza standard ampliata per armadi di controllo più compatti ed economici.
• Funzione PID: regolazione manuale dei guadagni proporzionale e integrale per ottimizzare gli obiettivi PID e la coerenza del feedback, riducendo il tempo di avviamento.
• Funzione di posizionamento: posizionamento ad alta precisione tramite ingresso impulsi e feedback encoder per migliorare precisione, efficienza e sicurezza.
• Metodi di comunicazione multipli: RS485 isolato integrato che supporta Modbus RTU; supporta espansione esterna per EtherCAT e CANopen.
• Trasferimento parametri conveniente: modalità di compatibilità che permette di scrivere i parametri dei modelli precedenti direttamente nel nuovo modello.
• Debug rapido da PC: supporta il convertitore USB-seriale Xinje e JC-EV-15 con il "Xinje Frequency Converter Debugging Software" per debug efficiente e gestione file.
• Pannelli esterni opzionali: display LED a 7 segmenti 5 cifre standard; pannello LCD opzionale e pannello di controllo velocità con manopola disponibili.
• Diagnostica e manutenzione a vita: monitoraggio della temperatura interna e diagnostica dello stato tramite pannello operativo e software per rilevare guasti in anticipo e ridurre i tempi di fermo.

Funzionalità correlate / estensioni

• Supporta più schede di espansione (EtherCAT, CANopen, encoder, comunicazione, I/O, ecc.).
• Supporta bus DC comune con modulo di frenatura raddrizzatore per la condivisione dell'energia tra convertitori.
• Supporto per più schede PG per migliorare il controllo del motore.

Specifiche tecniche

• Serie: VH6
• Frequenza di uscita massima: 1000 Hz
• Fluttuazione / stabilità della velocità: circa 0,2%
• Coppia di avviamento a bassa velocità (0,5 Hz): fino al 180%
• Capacità di sovraccarico: 150% per 1 minuto ogni 300 s; 180% per 3 s
• Comunicazione: RS485 isolato integrato (Modbus RTU); supporta EtherCAT e CANopen tramite espansione
• Freno / recupero energia: modulo di frenatura raddrizzatore e supporto bus DC comune
• Raffreddamento: progettazione con condotto d'aria indipendente per rapida dissipazione del calore
• Pannello operativo: LED 7 segmenti 5 cifre standard; pannello LCD e pannello di controllo velocità con manopola opzionali
• Funzioni: controllo PID, posizionamento (ingresso impulsi + feedback encoder), diagnostica continua e monitoraggio della temperatura interna, modalità di compatibilità dei parametri
• Debug utente: supporta il convertitore USB-seriale Xinje e il software di debug dedicato (JC-EV-15)
