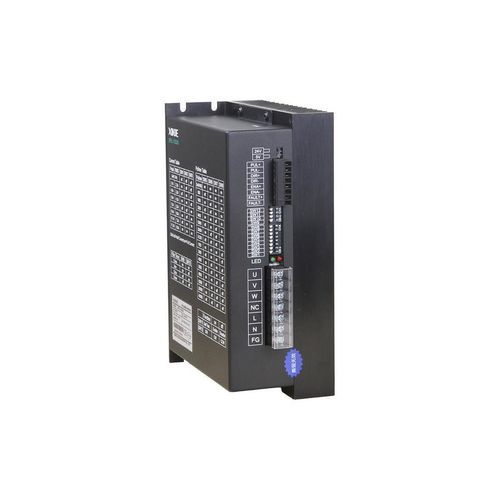

Comando di motore passo-passo DP3L

Panoramica del prodotto
La serie DP3L è un driver per motore passo‑passo a impulsi in anello aperto ad alta tensione, progettato per alimentazione 200–240 VAC. Integra un algoritmo di controllo aggiornato che incrementa coppia e prestazioni di velocità del 10–30 % circa a velocità medie e alte rispetto al modello precedente. Gli ingressi impulso e direzione supportano livelli di 5 V e 24 V.

Caratteristiche principali

• Algoritmo di controllo aggiornato con aumento del 10–30 % della coppia a velocità medie/alte rispetto al modello precedente.
• Miglioramento delle prestazioni del motore e riduzione dell’aumento di temperatura.
• Regolazione a 3 cifre per selezionare 8 livelli di corrente.
• Regolazione a 4 cifre per selezionare 16 livelli di suddivisione (microstep).
• Funzione di autotaratura all’accensione (power‑on self‑tuning).
• Opzione di dimezzamento automatico della corrente a motore fermo per ridurre calore e consumo.
• Frequenza di risposta agli impulsi fino a 200 kHz.
• Funzioni di protezione: sovracorrente, sovratensione e cortocircuito.
• Uscita allarme esterna: corrente di uscita max 50 mA, tensione sopportata 24 VDC.

Applicazioni tipiche

• Macchine per affettare
• Macchine per imballaggio abbigliamento
• Macchine per la produzione di sacchetti non tessuti
• Macchine per la produzione di guanti

Specifiche tecniche

• Tensione di alimentazione: 200–240 VAC
• Modalità di controllo: tipo impulsi in anello aperto con algoritmo aggiornato
• Miglioramento coppia/velocità: aumento 10–30 % a velocità medie e alte vs modello precedente
• Livelli ingresso impulso & direzione: supporta 5 V e 24 V
• Frequenza di risposta impulsi: fino a 200 kHz
• Impostazione corrente: 3 cifre (8 livelli di corrente)
• Impostazione suddivisione: 4 cifre (16 livelli di suddivisione)
• Funzioni automatiche: autotaratura all’accensione; dimezzamento automatico corrente opzionale a fermo
• Protezioni: sovracorrente, sovratensione, cortocircuito
• Uscita allarme esterna: max 50 mA, tensione sopportata 24 VDC
