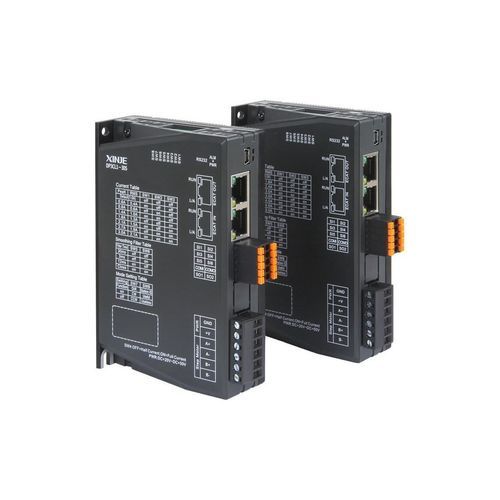

Comando di motore passo-passo DP3CL1

Panoramica del prodotto
La serie DP3CL1 è un driver per motore passo-passo a ciclo aperto compatibile con lo standard CiA402 e con supporto COE (CANopen over EtherCAT). Progettata per il controllo multi-asse, supporta fino a 32 assi con un ciclo di comunicazione master-slave che può raggiungere 1 ms per 32 assi. La serie è indirizzata ad applicazioni come elettronica, sistemi laser, macchine per spellatura/cablaggio, macchine per marcatura e plotter. Il nuovo algoritmo di controllo migliora le prestazioni dinamiche, la scorrevolezza del motore e riduce il riscaldamento.

Caratteristiche del prodotto

• Algoritmi di nuova generazione — migliore risposta dinamica e funzionamento più fluido del motore con riduzione dell'aumento di temperatura.
• Integrazione EtherCAT per comunicazione ad alta velocità — supporta il protocollo COE e lo standard CiA402; compatibile con configurazioni master/slave EtherCAT standard e fino a 32 assi con ciclo di comunicazione fino a 1 ms.
• Cablaggio e manutenzione semplificati — il cavo di rete sostituisce il cablaggio tradizionale pulse/direction; include linee di alimentazione e encoder per ridurre cablaggio e sforzo di installazione.
• Affidabilità e immunità ai disturbi migliorate — backbone EtherCAT con basso carico del bus e livello fisico punto a punto che migliora la robustezza contro le interferenze.
• I/O flessibili — 6 ingressi segnale configurabili e 2 uscite configurabili per sonda, finecorsa +/-, origine, allarme, freno, ecc., per soddisfare diverse esigenze applicative.
• Controllo corrente adattativo in tempo reale — la corrente si adatta secondo carico e velocità per un funzionamento più fluido e minore riscaldamento; velocità massime fino a 2000 rpm con EtherCAT e il più recente algoritmo.

Applicazioni

• Apparecchiature per la produzione di componenti elettronici
• Dispositivi e sistemi laser
• Macchine per spellatura e cablaggio
• Macchine per marcatura, plotter e altre apparecchiature multi-asse

Specifiche tecniche

• Modello: DP3CL1
• Protocollo: supporto COE (CANopen over EtherCAT)
• Conformità: CiA402
• EtherCAT: supporta master/slave EtherCAT standard
• Supporto assi: fino a 32 assi
• Ciclo di comunicazione: fino a 1 ms per 32 assi (master-slave)
• Algoritmo di controllo: algoritmo di nuova generazione per migliorare fluidità e prestazioni termiche
• Velocità massima motore: fino a 2000 rpm (con EtherCAT e ultimo algoritmo)
• I/O: 6 ingressi segnale configurabili e 2 uscite (sonda, finecorsa, origine, allarme, freno, ecc.)
• Cablaggio: il cavo di rete sostituisce le tradizionali linee pulse/direction; include alimentazione e linee encoder
• Funzionalità: regolazione della corrente in tempo reale in base a carico e velocità
