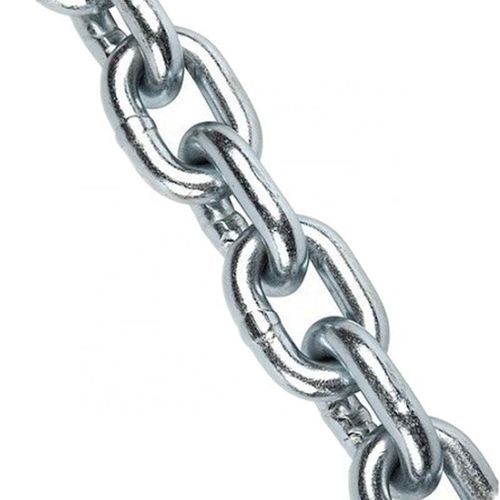

Catena per ancora 43

per rimorchioin acciaioin acciaio zincato

Descrizione
Catena d'ormeggio Grade 43 fornita in mezze bobine con finitura elettrogalvanizzata.

• Catena saldata elettronicamente
• Finitura: elettrogalvanizzata (colore naturale)
• Conforme o superiore agli standard NACM e ASTM (A391 & A413)
• Rapporto resistenza/peso elevato
• NON utilizzare per sollevamento sopra testa
• Non superare il carico di lavoro pubblicato (WLL)
• Testata e certificata

Introduzione
La catena Grade 43 è una catena in acciaio ad alta resistenza comunemente usata per ormeggio, traino e applicazioni binder. Offre una resistenza alla trazione e un WLL superiori rispetto alla Proof Coil (Grade 30). Le catene binder sono generalmente fornite con un gancio clevis a ciascuna estremità. La Grade 43 NON è approvata per il sollevamento sopra testa; utilizzare solo entro il WLL pubblicato.

Parametri
Classe della catena: Classificazione NACM (National Association of Chain Manufacturers) e ASTM (American Society for Testing and Materials); una classe superiore indica un WLL più elevato per la stessa taglia di catena.
Carico di lavoro (WLL): Capacità nominale — carico massimo di lavoro in trazione diretta per una lunghezza di catena dritta e non danneggiata.
Proof test: Forza minima applicata durante la produzione come test di integrità; non usare come criterio di progetto o servizio.
Forza minima di rottura: Carico minimo misurato durante i test di produzione; non è una garanzia per le condizioni di servizio.
Sollevamento sopra testa: Sollevamento che potrebbe porre un carico in posizione tale che una caduta possa provocare infortuni o danni. Le catene Grade 43 NON sono approvate per sollevamento sopra testa.

Dimensioni e dati meccanici (tabella)
Dimensione (mm) | D +/- (mm) | Lunghezza interna A (mm) | A +/- (mm) | Larghezza esterna B (mm) | B +/- (mm) | Carico di lavoro (kg) | Carico di prova (N) | Carico di rottura (N) | Peso per m (kg)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Standard
Nome: Grade 43 Chain Electro Galvanized Finish Half Drum
MOQ: 100 metri
Imballo: Cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Grado: Grade 43 (High Test / Binder chain)
• Finitura: elettrogalvanizzata (colore naturale)
• Produzione: saldata elettronicamente; testata e certificata
• Conformità: Conforme o superiore a NACM & ASTM (A391 & A413)
• Limitazione d'uso: Non per sollevamento sopra testa; non superare il WLL pubblicato
• Taglie disponibili: 3 mm a 32 mm (vedere dimensioni & dati meccanici)
• Quantità minima d'ordine: 100 metri
• Imballo: cartone + pallet in acciaio
