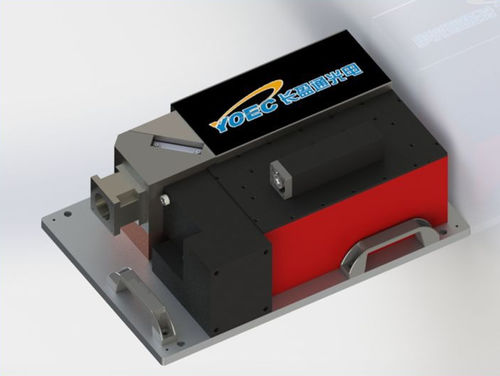

Analizzatore di raggio laser a camera

Panoramica del prodotto
La serie Beam Quality Analyzer è progettata per rilevare e valutare il fattore M² e l'omogeneizzazione del fascio laser. Misura la distribuzione spaziale e omogeneizzata dell'energia dei laser a fibra ed è disponibile in due varianti principali: tipo a singola camera CCD per osservazione e profilatura, e tipo misura M² ad alta potenza per la valutazione di sorgenti laser ad alta potenza.

Applicazioni

• Controllo qualità nella produzione e assemblaggio di laser
• Valutazione dei processi per taglio, saldatura e trattamento superficiale laser
• Allineamento del percorso ottico e ottimizzazione della distribuzione del fascio
• Caratterizzazione in R&D e laboratori dei laser a fibra
• Verifica dell'omogeneizzazione del fascio per sistemi di lavorazione

Funzioni principali

• Misura diretta della potenza laser
• Misura delle dimensioni del fascio
• Misura dell'angolo di divergenza
• Misura del fattore M²
• Identificazione dei modi
• Mappatura della distribuzione di energia e valutazione dell'omogeneizzazione

Utilizzo e design

• Tipo singola CCD: osservazione in tempo reale, adattamento del profilo e misura degli assi ellittici; utilizza filtri di attenuazione metallizzati per laser a bassa potenza.
• Tipo misura M² ad alta potenza: progettato per valutare la qualità del fascio e la divergenza della cintura (waist) di sorgenti ad alta potenza (es. laser a fibra) con adeguata attenuazione e protezione termica.
• Rilevamento e elaborazione dati rapidi, interfaccia utente intuitiva e procedure di misura robuste per ambienti di produzione e lavorazione.

Specifiche tecniche

• Diametro fascio misurabile: Single‑mode 14–16 mm; Multi‑mode 18–22 mm
• Intervallo di lunghezze d'onda: 1030–1100 nm
• Potenza massima: Single‑mode 5 kW; Multi‑mode 20 kW
• Densità di energia massima: 3 J/cm² @ 10 ns
• Densità di potenza massima (continua): 10 kW/cm²
• Intervallo di impulsi: 100 fs – CW
• Parametri misurati: potenza laser, dimensione del fascio, angolo di divergenza, fattore M², struttura dei modi, distribuzione di energia
