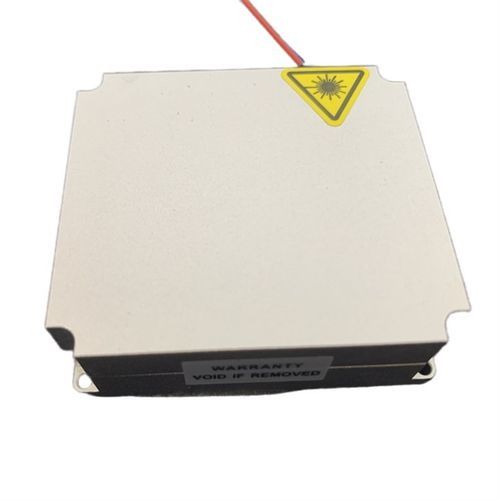

Modulo laser pulsato

a nanosecondia fibraa fibra ottica

Descrizione del prodotto
Laser a fibra pulsato a 1550 nm con larghezza di linea ridotta, progettato considerando la sicurezza oculare. Il modulo adotta un'architettura MOPA (Master Oscillator Power Amplifier) con un laser a semiconduttore DFB come sorgente seed. Lo stadio amplificatore ottimizzato genera potenze di picco a livello di kilowatt e impulsi con larghezza nell'ordine dei nanosecondi. Il modulo integra una uscita di monitoraggio ed è indicato come sorgente di emissione per LiDAR a stato solido, oltre che per sensori in fibra ottica e comunicazioni spazio-libere.

Applicazioni

• Rilevamento con fibra ottica
• Comunicazione ottica in spazio libero
• LiDAR (stato solido)

Caratteristiche

• Potenza di picco a livello di kilowatt (pulsato)
• Elevata efficienza elettro-ottica
• Progettato per funzionamento stabile e monitoraggio affidabile

Specifiche tipiche (tabella)
Caratteristica | Unità | Minimo | Tipico | Massimo
Lunghezza d'onda centrale | nm | - | 1550 | -
Larghezza impulso | ns | 1 | - | 10
Frequenza di ripetizione impulsi | KHz | 100 | - | 2000
Luce di monitoraggio | µW | - | 0.5 @ 100KHz, 5ns | -
Rapporto di soppressione dei modi laterali | dB | - | 25 | -
Potenza di picco impulso in uscita | KW | - | 1 | -
Massima potenza media in uscita | W | - | 1 | -
Isolamento luce di uscita | dB | - | 40 | -
Tipo di trigger | - | - | Trigger esterno | -
Tipo di fibra di uscita | - | - | SMF-28e | -
Lunghezza fibra di uscita | m | - | >0,8 (luci lavoro/monitoraggio) | -
Connettore fibra di uscita | - | - | FC/APC | -
Temperatura di funzionamento | °C | -40 | - | 85
Temperatura di stoccaggio | °C | -40 | - | 85
Dimensioni | mm | - | 55*50*19 | -
Tensione di alimentazione | VDC | - | 12 | -

Caratteristiche / specifiche tecniche

• Lunghezza d'onda centrale: 1550 nm
• Larghezza impulso: 1 ns (min) — 10 ns (max)
• Frequenza di ripetizione: 100 KHz (min) — 2000 KHz (max)
• Luce di monitoraggio: 0,5 µW @ 100 KHz, 5 ns
• Rapporto di soppressione dei modi laterali: 25 dB
• Potenza di picco impulso: 1 KW
• Massima potenza media in uscita: 1 W
• Isolamento luce di uscita: 40 dB
• Tipo di trigger: Trigger esterno
• Tipo di fibra di uscita: SMF-28e
• Lunghezza fibra di uscita: >0,8 m (luci lavoro/monitoraggio)
• Connettore fibra di uscita: FC/APC
• Temperatura di funzionamento: -40 a 85 °C
• Temperatura di stoccaggio: -40 a 85 °C
• Dimensioni: 55 × 50 × 19 mm
• Tensione di alimentazione: 12 VDC
