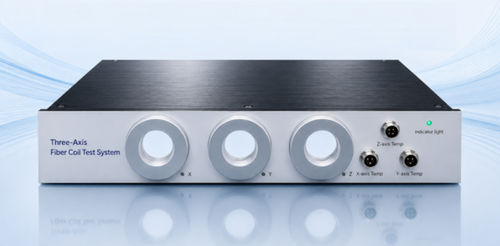

Banco per test di bobina

vibrazionedi calibrazionedi stabilità

Descrizione del prodotto
Il sistema di collaudo per bobine in fibra a tre assi è una piattaforma di prova per la valutazione dello offset delle bobine per giroscopi a fibra ottica (FOG) a 1550 nm. Basato su un'architettura interferometrica digitale a ciclo chiuso, il sistema integra sottosistemi ottici ed elettronici per fornire l'uscita della velocità angolare e la misura dell'offset delle bobine impiegate nella navigazione inerziale. Il sistema garantisce una precisione di prova ≤0,0005°/h, supporta test simultanei su tre assi e il monitoraggio della temperatura, e include software dedicato per acquisizione, calcolo e archiviazione automatica dei dati. Gli utenti possono configurare la lunghezza della bobina, il fattore di scala, i tempi di media e altri parametri tramite l'interfaccia software; il sistema offre avvio rapido e funzionamento plug-and-play.

Applicazioni

• Test dell'offset di FOG con precisione ≤0,0005°/h
• Test simultanei su tre assi e valutazione dell'offset in funzione della temperatura
• Ricerca e sviluppo, qualificazione e test di produzione di bobine per navigazione inerziale
• Valutazione della sensibilità magnetica e test delle prestazioni alle vibrazioni
• Verifica della qualità delle bobine e sviluppo di componenti

Caratteristiche

• Precisione di prova ≤0,0005°/h
• Misurazioni su tre assi, 3 canali con sensori di temperatura
• Tempo di avvio ≤10 s
• Funzionamento plug-and-play con interfacce USB e UART
• Acquisizione automatica dei dati, calcolo e analisi
• Compatibile con lunghezze di bobina 700–10.000 m
• Software di test dedicato per configurazione e gestione dati

Opzioni di personalizzazione

• Design dell'involucro personalizzato
• Integrazione del logo e del marchio cliente
• Software di test personalizzato e routine di misura
• Modifiche dei circuiti ottici ed elettronici
• Configurazioni di test specifiche per applicazione

Specifiche tipiche
Parametro: Specifica
Precisione di prova: ≤0,0005°/h
Lunghezza bobina: 700–10.000 m
Numero di canali: 3
Interfacce ottiche: 3 × 2
Sensori di temperatura: 3
Tempo di avvio: ≤10 s
Alimentazione: 110–250 VAC, 50 Hz
Consumo: 10 W
Interfaccia di comunicazione: UART / USB
Temperatura operativa: 5°C a 55°C
Dimensioni: 430 × 70 × 360 mm
Peso: ≤5 kg

Specifiche tecniche

• Precisione di prova: ≤0,0005°/h
• Lunghezza bobina: 700–10.000 m
• Numero di canali: 3
• Interfacce ottiche: 3 × 2
• Sensori di temperatura: 3
• Tempo di avvio: ≤10 s
• Alimentazione: 110–250 VAC, 50 Hz
• Consumo: 10 W
• Interfaccia di comunicazione: UART / USB
• Temperatura operativa: 5°C a 55°C
• Dimensioni: 430 × 70 × 360 mm
• Peso: ≤5 kg
