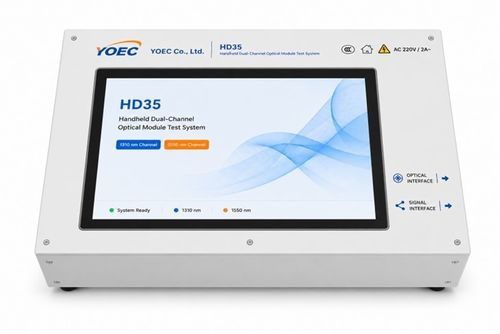

Sistema di test di prestazione HD35

per laboratorioportatilecompatto

Descrizione del prodotto
Il sistema portatile di collaudo per moduli ottici a doppio canale HD35 è la piattaforma portatile di terza generazione di YOEC, progettata per moduli di giroscopio a fibra ottica (FOG) e avvolgimenti di fibra. Integrando un'architettura FOG in anello chiuso con due lunghezze d'onda operative (1310 nm e 1550 nm), HD35 fornisce misurazioni di bias precise, uscita di velocità angolare e valutazione integrata delle prestazioni. È possibile collegare direttamente o tramite saldatura a fusione il modulo di bobina e effettuare test senza procedure di calibrazione complesse. Il sistema include un computer industriale compatto con Windows 11 e software di test dedicato, multiple interfacce ottiche/elettroniche e un involucro portatile leggero adatto a laboratorio, produzione e uso in campo.

Vantaggi principali

• Misurazione del bias ad alta precisione fino a 0,0005°/h (canale 1550 nm).
• Capacità di test a doppia lunghezza d'onda (1310 nm & 1550 nm) per ampia compatibilità delle bobine.
• Design portatile per facile trasporto e test in loco.
• Operatività plug-and-play: configurazione rapida senza calibrazione complessa.
• Supporta lunghezze di bobina da 200 m a 5000 m a seconda della lunghezza d'onda.
• Progetto elettronico e ottico ottimizzato per misure stabili e ripetibili.

Applicazioni

• Test di bias e deriva zero di moduli a bobina di fibra.
• Test di prestazione in temperatura e qualificazione ambientale.
• Valutazioni della sensibilità ai campi magnetici.
• Test di vibrazione e urto per verifica meccanica.
• Controllo qualità in produzione e ispezioni finali.
• Ricerca e sviluppo e convalida di prototipi FOG.

Principio di funzionamento
HD35 utilizza un'architettura di giroscopio ottico a fibra in anello chiuso per valutare i moduli di bobina. Collegando la bobina al dispositivo, la piattaforma aziona il sistema ottico/elettronico per generare uscite di velocità angolare e misurare parametri quali stabilità del bias, sensibilità alla temperatura e prestazioni ambientali. Il design a doppio canale consente di selezionare 1310 nm o 1550 nm in base alle caratteristiche della bobina per ottimizzare accuratezza e flessibilità delle misure.

Specifiche tipiche (tabella)
Parametro: Specifica
Dimensioni: 340 × 265 × 50 mm
Peso: 700 g
Temperatura di esercizio: -10°C a +60°C
Alimentazione: 110–250 VAC, 50 Hz
Consumo nominale: 30 W
Numero di canali: 2 (1310 nm e 1550 nm)
Errore di prova (canale 1310 nm): ≤ 0.005°/h
Errore di prova (canale 1550 nm): ≤ 0.0005°/h
Lunghezza bobina misurabile (1310 nm): 200–1500 m
Lunghezza bobina misurabile (1550 nm): 700–5000 m
Tensione mezza onda Y-waveguide misurabile: 3–4.4 V
Tempo di configurazione lunghezza bobina: ≤ 10 s

Specifiche tecniche

• Modello: HD35
• Accuratezza misura bias: migliore di 0,0005°/h (canale 1550 nm)
• Canali: doppio canale (1310 nm & 1550 nm)
• Dimensioni: 340 × 265 × 50 mm
• Peso: 700 g
• Intervallo di temperatura di esercizio: -10°C a +60°C
• Alimentazione: 110–250 VAC, 50 Hz
• Consumo: 30 W
• Intervalli di lunghezza bobina misurabile: 200–1500 m (1310 nm), 700–5000 m (1550 nm)
• Tensione mezza onda Y-waveguide: 3–4.4 V
• Tempo di configurazione lunghezza bobina: ≤ 10 s
