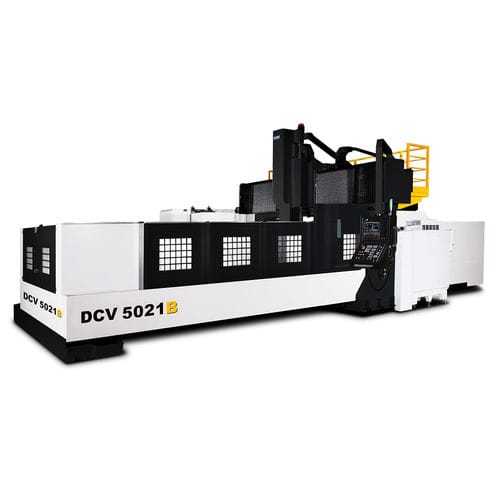

Centro di lavoro CNC 3 assi DCV5021B

verticalea doppia colonna40 utensili

Struttura del corpo superba La base a colonna extra-larga con design a stivali impedisce alla paletta di inclinarsi in avanti. La struttura interna delle nervature, progettata attraverso l'analisi FEM, garantisce un'elevata rigidità e stabilità. Nell'immagine, A e B sono stati progettati rispettivamente dai concorrenti e da YCM. L'asse X è dotato di 3 guide a rulli e di numerosi pattini per una grande capacità di carico di 18 pattini. le 3 guide a rulli dell'asse Y sostengono con forza la fantina e la sella. Il mandrino incorpora cuscinetti a rulli per una rigidità di taglio estremamente elevata. La trasmissione ad ingranaggi a 2 stadi fornisce una coppia di 88,87 kgf-m a 241 giri/min, ideale per la lavorazione di materiali duri.
