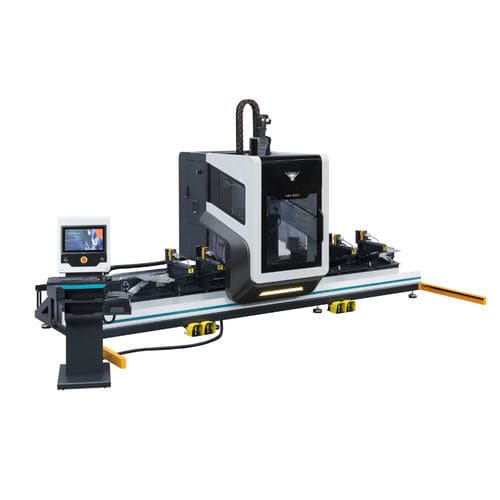

Centro di taglio e lavorazione CNC AIM 3410

multifunzioneper profilati PVCper profilati in alluminio

DESCRIZIONE
AIM 3410 e AIM 3410 CBN sono centri di lavoro CNC a 4 assi progettati per fresatura, taglio e operazioni combinate su profilati in alluminio e PVC. Il 4° asse consente lavorazioni su tre superfici del profilo. Un magazzino utensili mobile in linea con capacità di 8 utensili è montato sulla testa per ridurre i tempi di cambio. La macchina dispone di una sega Ø180 mm adatta a lavorazioni per facciate e taglio profili. Il riconoscimento e il posizionamento automatico delle ganasce, la cabina mobile con porta in policarbonato trasparente e la barriera di sicurezza garantiscono un funzionamento sicuro e controllabile.

CARATTERISTICHE GENERALI

• Controllo movimento CNC su 4 assi per lavorazioni complesse dei profilati
• Magazzino utensili mobile in linea: 8 utensili (7 frese + 1 lama sega) montato sulla testa
• Riconoscimento e posizionamento automatico delle ganasce
• Unità di raffreddamento spray per utensili controllata da PLC
• Quattro morsetti automatici in dotazione per il bloccaggio dei pezzi
• Supporto pneumatico per riposizionamento in X (1 standard, secondo opzionale)
• Sistema di lubrificazione a cartuccia per assi X, Y e Z
• Software CAM dedicato sviluppato dal team di ingegneri Yilmaz
• Touchscreen a colori 15 pollici; importazione programmi via USB; programmazione ISO G
• Supporto tecnico remoto e interfaccia multilingue
• Cabina con insonorizzazione speciale (opzione CBN) e illuminazione LED
• Struttura in acciaio massiccio e portale ad alte prestazioni dinamiche
• Controller portatile opzionale per verifica prima dell'avviamento

ACCESSORI DI SERIE

• Tastiera e mouse per programmazione
• Barriera di sicurezza attorno alla macchina
• 4 morsetti per profilati
• 1 supporto pneumatico lato sinistro
• Vasca per trucioli integrata nel telaio

ACCESSORI OPZIONALI

• Utensili da taglio, portautensili, pinze e set: kit utensili (es. 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 portautensili HSK F63
• Set di pinze (es. 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Kit altezze stampo (4 pz)
• Secondo ripiano profilo lato destro (standard / versione con quadro)
• Dispositivo automatico di misurazione lunghezza utensile
• Kit lame speciali per sega
• Comando manuale portatile
• Software CAMQUIX 4 assi (CAMPROX) e UNILINK ONBOARD 4 assi
• Unità di serraggio aggiuntiva AIM 3410
• Lettore codici a barre
• Climatizzazione per quadro elettrico
• Versione cabinet: AIM 3410 CBN

CARATTERISTICHE / SPECIFICAZIONI TECNICHE

• Alimentazione elettrica: 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Velocità mandrino fresatura: 3.000 RPM
• Velocità rotazione utensile/scalama: 24.000 RPM
• Sega: D Ø180 mm; foro Ø30 mm
• Portata aria: 250 L/min
• Pressione pneumatica: 6–8 bar
• Dimensioni (costruttore): 241 x 516 x 285
• Peso (configurazioni): 1.850 kg / 1.430 kg
