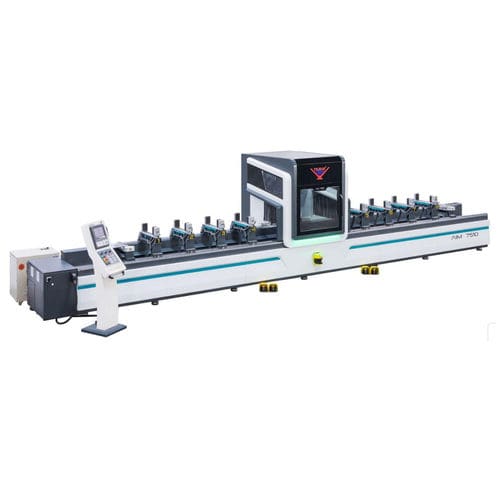

Centro di taglio e lavorazione multifunzione AIM 7510

CNCin acciaio dolceper profilati in alluminio

Dati prodotto
L'AIM 7510 è un centro di lavoro a 5 assi servocontrollato per forature, scanalature, intagli, maschiatura, fresature con lama e operazioni analoghe su profili in alluminio, PVC, leghe leggere e profili in acciaio a parete sottile. La struttura a portale mobile e il rapido cambio utensile consentono la lavorazione automatica su cinque lati. Torretta mobile a 12 utensili e magazzino dedicato per lama Ø350 mm garantiscono flessibilità. La modalità tandem riduce i tempi morti consentendo carico/scarico durante la lavorazione. Riconoscimento e posizionamento automatico delle pinze semplificano le messa a punto e la ripetibilità.

Caratteristiche generali

• Controllo di movimento CNC a 5 assi per lavorazioni complesse
• Modalità tandem per produzione continua e riduzione del ciclo
• Programmazione CAM tramite CAM PROX, intuitivo
• 2 magazzini separati: torretta 12 utensili + magazzino lama Ø350 mm
• Struttura robusta in acciaio e portale ad alte prestazioni
• Riconoscimento e posizionamento automatico delle pinze
• Maschiatura opzionale M5–M8 per fori aperti su spessori 1–4 mm
• Armadio fonoisolante per ridurre il rumore
• Mandrino HSD ad alta precisione e componenti di marca
• Lubrificazione a spruzzo controllata CNC
• 8 morsetti automatici per bloccaggio sicuro
• 2 appoggi pneumatici per azzeramento in X
• Controller portatile per verifica prima della produzione ad alta velocità
• Sistema di scansione campo a 3 zone per sicurezza operativa
• Schermo tattile 10" a colori e interfaccia multilingue
• Importazione programmi via USB; supporto ISO G-code
• Lubrificazione centrale automatica e illuminazione LED nell'armadio

Accessori di serie

• Software CAMPROX per programmazione CNC
• Recinzione di sicurezza attorno alla macchina
• 8 morsetti pneumatici per profili
• 2 appoggi pneumatici
• Vaschetta raccogli trucioli integrata nel telaio

Accessori opzionali

• Kit utensili, portautensili e pinze (es. frese Ø5, Ø6, Ø8, Ø10, Ø12; 12 portautensili HSK F63; kit di pinze)
• Software CAD-EXTRACT per file IGES
• Kit lame speciali per applicazioni specifiche
• Soffiatore per nebbia d'olio
• Lettore e stampante codici a barre
• Unità di condizionamento per armadio/ambiente
• Sistema di pressione morsetto regolabile e controllo pinze individuale
• Calibro HSK F63, comparatore ASİMETO e dispositivo di montaggio
• Nastro trasportatore trucioli integrato nel telaio

Tabella specifiche tecniche (valori principali)
Potenza elettrica: 15 kW / 400V AC 3P+PE / 50/60 Hz
Velocità mandrino utensile: 3.000 RPM
Velocità mandrino sega (max): 20.000 RPM
Lama: D Ø350 mm ; foro d Ø30 mm
Portata aria: 250 L/min
Pressione aria: 6–8 bar
Dimensioni (formato costruttore): 201 x 972 x 220
Peso: 4.795 kg / 4.490 kg

Caratteristiche / specifiche tecniche

• Modello: AIM 7510, centro di lavoro 5 assi per profili
• Operazioni: foratura, scanalatura, intaglio, maschiatura, fresatura, taglio con lama
• Magazzino utensili: torretta mobile 12 utensili + magazzino lama Ø350 mm
• Automazione: modalità tandem, riconoscimento/posizionamento automatico pinze
• Controllo: CNC 5 assi, CAM PROX, controller portatile, import USB, ISO G-code
• Mandrino: HSD ad alta precisione
• Bloccaggio: 8 morsetti automatici + 2 appoggi pneumatici
• Sicurezza/ergonomia: scansione 3 zone, isolamento acustico, illuminazione LED
