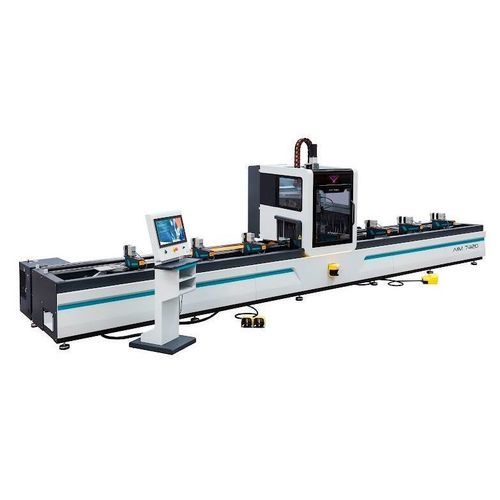

Centro di taglio e lavorazione multifunzione AIM 4420

CNCper profilati in alluminioin acciaio dolce

Panoramica prodotto
Il AIM 4420 è un centro di lavorazione e taglio profili CNC a 4 assi progettato per profili in alluminio, PVC, leghe a basso tenore di carbonio e profili in acciaio a parete sottile. Il 4° asse consente la lavorazione su fino a tre superfici del profilo. Magazzino utensili da 11 posizioni comprensivo di lama Ø180 mm; posizionamento automatico delle morse tramite CAMPROX. L'operazione automatica a doppia stazione è disponibile sulle varianti AIM 7420. Un armadio metallico insonorizzato circonda l'unità di lavorazione per la sicurezza dell'operatore.

Caratteristiche generali

• Sistema CNC a 4 assi per foratura, fresatura di scanalature, sfolgoratura angolare, taglio a sega, maschiatura e foratura a flusso sui profili.
• Magazzino 11 posizioni con frese e lama Ø180 mm.
• Riconoscimento e posizionamento automatico delle morse con software CAMPROX.
• Opzione doppia stazione (AIM 7420) per ridurre i tempi di carico/scarico.
• Foratura a flusso e maschiatura rigida (M4–M10) su modelli con mandrino encoder.
• Unità di raffreddamento utensili PLC a 2 uscite e lubrificazione a cartuccia per assi X/Y/Z.
• Schermo touch 21", importazione programmi via USB e assistenza remota.
• Sicurezza operatore tramite sistema di scansione campo a 3 zone e illuminazione LED.

Accessori di serie

• Software CAMPROX per programmazione CNC.
• Set tastiera e mouse per programmazione.
• Recinzione di sicurezza attorno alla macchina.
• 4 morse pneumatiche per profili (AIM 4420).
• 2 appoggi pneumatici per azzeramento in X.
• Vasca per trucioli integrata nel telaio.

Accessori opzionali

• Set utensili da taglio, portautensili e pinze di serraggio.
• Software CAD‑EXTRACT per file IGES.
• Dispositivo automatico di misura lunghezza utensile.
• Nastro trasportatore per rimozione trucioli.
• Kit lame speciali e lama di ricambio Ø180x5 d:Ø30 Z=45.
• Controllore portatile, morse aggiuntive e lettore di codici a barre.

Specifiche tecniche
Potenza elettrica: 18 kW / 400V AC 3P+PE / 50/60 Hz
Velocità mandrino (fresatura): 3.000 RPM
Velocità lama (rotazione): 20.000 RPM
Diametro / alesaggio lama: D: Ø180 mm; d: Ø30–32 mm
Portata raffreddamento: 250 L/min
Pressione aria: 6–8 bar
Dimensioni (LxWxH mm): 180 x 590 x 275 (unità produttore)
Peso: 3.050 kg / 2.850 kg (varianti)

Applicazioni

• Lavorazione profili per serramenti, facciate e sistemi curtain‑wall.
• Produzione industriale di profili e operazioni di assemblaggio.
• Linee automatiche con necessità di lavorazioni su più superfici.
