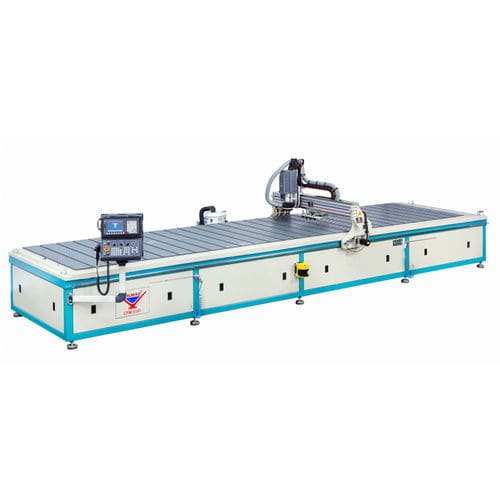

Fresatrice CNC 3 assi CPM 6161

per alluminioper compositia tavola doppia

Descrizione
La CPM 6161 è una macchina CNC a 3 assi progettata per la lavorazione di pannelli compositi in alluminio, lastre fino a 4 mm, pannelli flexy, piastre laminate e materiali similari. Dispone di tavolo a doppia stazione per produzione continua e di un sistema di aspirazione con valvole automatiche che concentra il vuoto sulla zona di lavorazione. Consente fresatura di giunzioni per piegatura, foratura, apertura scanalature, fresatura interpolata (scrittura/disegno), taglio a misura e altre operazioni speciali.

Caratteristiche generali

• Tavolo doppia stazione: 2 pz x 3200 mm per funzionamento continuo; area di lavoro 1600 x 6650 mm o 2 x 1600 x 3200 mm
• Sistema di aspirazione automatico con valvole per concentrare il vuoto sulla zona attiva
• Controllo CNC 3 assi per movimenti precisi
• Supporto AlphaCAM per routine di taglio speciali e riduzione degli scarti
• Mandrino HSD ad alta precisione (24.000 RPM) e componenti riconosciuti a livello internazionale
• Sistema di compensazione termica asse Z (brevettato) per regolare la posizione utensile
• Struttura in acciaio rigida e portale dinamico
• Cambio utensile automatico a 6 posizioni sul portale
• Testa Vortex per rimozione trucioli ed estrattore esterno
• Fermi pneumatici a scomparsa per posizionamento preciso
• Sistema di ammortizzazione ad aria per spostare lastre di grandi dimensioni
• Tavolo dedicato e vuoto potente per tenere pezzi piccoli
• Sensore lunghezza utensile integrato
• Sistema di scanner a 3 zone per sicurezza operativa
• Supporto multilingue (turco e inglese)
• Raffreddamento utensili a spruzzo controllato da PLC e lubrificazione centralizzata automatica
• Pannello con display a colori, controller portatile di anteprima e trasferimento USB

Accessori di serie

• Programmi CAM speciali tramite AlphaCAM
• Sistema esterno di rimozione trucioli
• 2 pistole ad aria
• Sistema di compensazione asse Z
• Sistema di raffreddamento a spruzzo
• Recinzione di sicurezza

Accessori opzionali

• Utensili di ricambio
• Portautensili ISO 30 di ricambio
• Mandrini/colletti di ricambio

Tabella specifiche tecniche
Alimentazione: 400V AC 3P+PE / 50/60 Hz.
Velocità mandrino: 24.000 RPM
Portata aspirazione: 280 L/min.
Pressione aria: 6–8 bar
Dimensioni (indicative): 267 x 807 x 192
Peso: 2.965 kg / 2.661 kg

Caratteristiche / specifiche tecniche

• Modello: CPM 6161
• Controllo: CNC a 3 assi
• Tavolo: Doppia stazione (2 x 3200 mm)
• Area di lavoro: 1600 x 6650 mm o 2 x (1600 x 3200 mm)
• Mandrino: HSD alta precisione, 24.000 RPM
• Cambio utensili: Automatico 6 posizioni su portale
• Sistema vuoto: Valvole automatiche e tavolo a vuoto potente
• Rimozione trucioli: Testa Vortex + estrattore esterno
• Compensazione Z: Sistema termico brevettato
• Sicurezza: Scanner 3 zone e recinzione
• Raffreddamento: Spruzzo controllato da PLC
• Interfaccia: Display colore, controller portatile, USB
• Manutenzione: Lubrificazione centralizzata automatica
